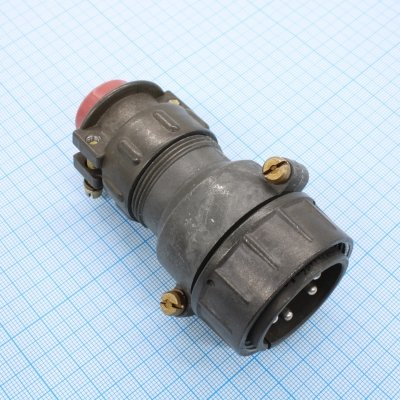

2РТТ36КПЭ7Г19В

2РТТ36КПЭ7Г19В — это цилиндрический пылебрызгозащищённый соединитель серии 2РТТ для внутреннего объёмного монтажа, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Что означает обозначение

Расшифровка серии 2РТТ по справочнику обычно строится так: 2РТТ — тип соединителя; 36 — условный размер корпуса; К — кабельный корпус; П/У — прямой или угловой патрубок; Э/Н — гайка под экранированный или неэкранированный кабель; далее идёт число контактов, тип соединителя по половине пары и климатическое исполнение.

Для вашего обозначения ключевые признаки такие:

• 36 — размер корпуса.

• КП — кабельное исполнение с прямым патрубком.

• Э — исполнение под экранированный кабель.

• 7 — число контактов 7.

• Г19 — розеточная часть / сочетание контактов по принятой системе обозначений.

• В — всеклиматическое исполнение.

Назначение

Этот тип соединителей применяют там, где нужно надёжно соединять и разъединять электрические цепи в жёстких условиях эксплуатации: промышленная аппаратура, блоки питания, шкафы, приборные и кабельные жгуты. Для серии 2РТТ характерны резьбовое сочленение, механическая фиксация и ориентация на пылевлагозащиту.

Технические особенности

Для серии 2РТТ в целом указывают:

• рабочее напряжение до 700 В ;

• частоту до 3 МГц ;

• сопротивление изоляции не ниже 1000 МОм в нормальных условиях;

• ресурс сочленений не менее 500 циклов ;

• минимальную наработку 1000 ч ;

• срок сохраняемости до 20 лет .

Также серия рассчитана на широкий диапазон климатических и механических воздействий, включая вибрацию, удары и работу при температурах примерно от -60 до +100 °C .

Что важно при подборе

При замене или подборе аналога для 2РТТ36КПЭ7Г19В нужно сверять не только размер и число контактов, но и:

• тип корпуса — кабельный или блочный;

• исполнение патрубка — прямой или угловой;

• тип гайки — под экранированный или неэкранированный кабель;

• схему расположения контактов;

• климатическое исполнение.

Практический смысл

Если говорить по-простому, это не «обычный разъём», а достаточно жёсткий промышленный соединитель для ответственных соединений, где важны механическая прочность, герметичность и устойчивость к внешним воздействиям. Для вашей маркировки наиболее вероятно кабельное исполнение с прямым патрубком, экранированным кабелем и 7 контактами.
