2РТТ36К5Ш18В: теплостойкий цилиндрический разъём для ответственных электрических соединений

Разъём 2РТТ36К5Ш18В относится к серии цилиндрических соединителей 2РТТ, предназначенных для ручного соединения электрических цепей в промышленной, радиоэлектронной и специальной аппаратуре. Модель применяется там, где важны стабильный контакт, стойкость к механическим воздействиям и работа в широком диапазоне внешних условий.

Серия 2РТТ характеризуется пылебрызгозащищённым исполнением, резьбовым способом сочленения и внутренним объёмным монтажом. Такие соединители используют для формирования разъёмных кабельных и приборных соединений в системах питания, управления, автоматики, измерительной технике и оборудовании с повышенными требованиями к надёжности.

Расшифровка обозначения 2РТТ36К5Ш18В

Маркировка разъёма содержит основные конструктивные признаки исполнения:

Для точного подбора ответной части необходимо сверять не только серию и размер корпуса, но и схему контактов, тип контактной части — штыревой или гнездовой, конструкцию патрубка, наличие экранирования, вариант кожуха и способ установки. В номенклатуре 2РТТ встречаются кабельные и приборные вилки и розетки, а их совместимость определяется полным обозначением.

Ключевые особенности конструкции

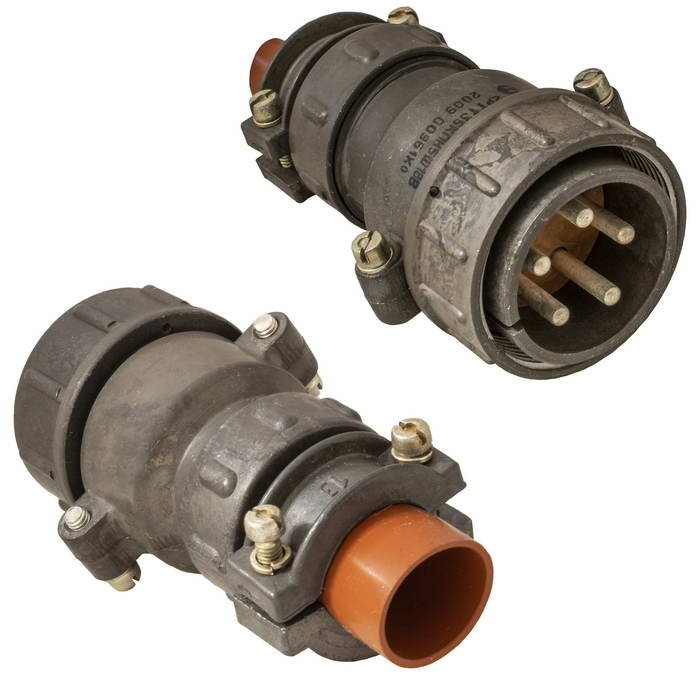

2РТТ36К5Ш18В выполнен в металлическом корпусе нормальных габаритов. Резьбовое сочленение фиксирует половины разъёма и помогает сохранить электрический контакт при вибрациях, ударах и других механических нагрузках. Одношпоночная поляризация исключает ошибочную ориентацию при соединении.

Контакты соединителей 2РТТ имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического контакта. Соединение проводников с контактами выполняют пайкой, поэтому при монтаже особое значение имеют качество разделки кабеля, правильный выбор припоя, аккуратный прогрев контакта и отсутствие натяжения жил после сборки.

Электрические и климатические параметры

Для соединителей серии 2РТТ указываются следующие базовые эксплуатационные характеристики:

• Рабочее напряжение — до 700 В для типоразмеров серии, при этом точное допустимое значение следует подтверждать по документации на конкретное исполнение.

• Серия рассчитана на цепи постоянного и переменного тока; для отдельных исполнений приводятся данные по работе на частотах до 3 МГц.

• Количество контактов в исполнении 2РТТ36К5Ш18В — 5.

• Контактное сопротивление зависит от диаметра контакта: для контактов 1,5 мм — не более 0,0025 Ом, для 2,5 мм — не более 0,001 Ом, для 3,5 мм — не более 0,00075 Ом.

• Сопротивление изоляции в нормальных климатических условиях для серии указывается не менее 1000 МОм.

• Рабочий диапазон температур — от −60 °C до +100 °C.

• Минимальный срок сохраняемости — 15 лет, минимальная наработка — 1000 часов при ресурсе 500 циклов сочленения и расчленения.

Параметры токовой нагрузки определяются прежде всего диаметром установленных контактов и конкретной схемой вставки. Поэтому при проектировании нельзя назначать ток только по размеру корпуса или по числу контактов: необходимо сопоставлять характеристики контактной вставки, сечение подключаемого провода, условия охлаждения, длительность нагрузки и температуру окружающей среды.

Где применяется разъём 2РТТ36К5Ш18В

Пятиконтактный разъём 2РТТ36К5Ш18В подходит для построения разъёмных соединений в оборудовании, где необходимо передавать силовые, управляющие или сигнальные цепи через кабельный ввод. Типичные области применения:

• Промышленные шкафы управления и системы автоматизации.

• Электротехнические установки и распределительное оборудование.

• Радиоэлектронная и радиотехническая аппаратура.

• Контрольно-измерительные комплексы.

• Транспортное, специальное и испытательное оборудование.

• Кабельные сборки, работающие при вибрации, перепадах температуры и воздействии пыли или брызг.

Пылебрызгозащищённое, но не герметичное исполнение важно учитывать при выборе места установки. Разъём способен работать в неблагоприятной производственной среде, однако для постоянного погружения, воздействия агрессивных сред или требований к высокой степени герметичности может потребоваться дополнительная защита узла, уплотнение ввода либо выбор другой серии соединителей.

Что учитывать при монтаже

При установке 2РТТ36К5Ш18В рекомендуется заранее проверить соответствие схемы Ш18 электрической документации изделия. Контакты следует подключать строго по принятой нумерации, а после пайки контролировать отсутствие перемычек, непропаев, перегрева изолятора и повреждений изоляции кабеля.

Также важно обеспечить разгрузку кабеля от механического усилия: натяжение, изгиб и вибрация не должны передаваться непосредственно на места пайки. После сборки полезно проверить плавность резьбового соединения, правильность поляризации, надёжность фиксации патрубка и электрическую целостность каждой цепи.

2РТТ36К5Ш18В — практичное решение для формирования надёжного пятиконтактного соединения в условиях промышленной эксплуатации. Комбинация металлического корпуса, резьбовой фиксации, теплостойкого всеклиматического исполнения и серебряных контактов делает разъём востребованным элементом в системах, где важны долговечность и стабильность электрических параметров.
