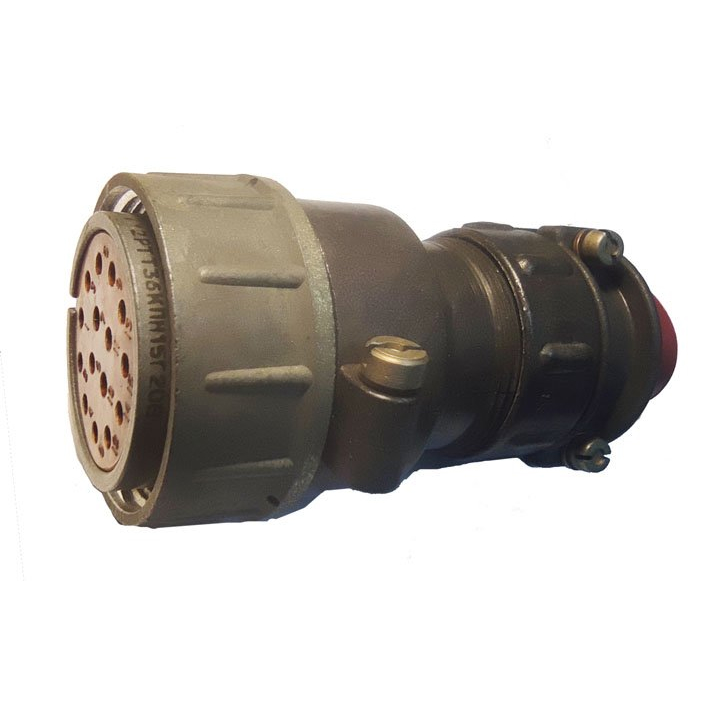

2РТТ36БПН15Г20В

Коротко: 2РТТ36БПН15Г20В — это блочная розетка серии 2РТТ (цилиндрический низкочастотный многоконтактный соединитель) с 15 контактами и набором контактов «20», рассчитанная на работу до ~850 В и в широком температурном диапазоне; применяется в промышленной аппаратуре и установках для передачи сигналов и питания при повышенных механических и климатических нагрузках.

Конструкция и расшифровка обозначения

• 2РТТ — серия цилиндрических низкочастотных соединителей совместимых по сочленяемости с розетками/вилками семейства ШР и некоторыми другими стандартами.

• 36 — условный размер корпуса (усиленная/стандартная размерная группа корпуса).

• Б — блочный корпус (монтаж на блок).

• П — патрубок прямой (в данном варианте патрубок отсутствует или модификация без патрубка — уточняется у поставщика по исполнению).

• Н — гайка патрубка для неэкранированного кабеля (обозначает исполнение для неэкранированного кабеля).

• 15 — количество контактов в соединителе (15 шт.).

• Г — часть соединителя — гнездо (розетка); Ш — вилка (для сравнения).

• 20 — код сочетания контактов (в данной комбинации: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм — всего 15 контактов).

• В — всеклиматическое исполнение (расширенный диапазон климатических условий).

Электрические параметры и материалы

• Номинальное амплитудное напряжение до примерно 850 В (для цепей постоянного и переменного тока, частоты до нескольких МГц).

• Токовая нагрузка для одиночных контактов: ориентировочно 20 А для Ø1,5 мм и до 35 А для Ø2,5 мм; суммарная токовая нагрузка до примерно 180 А (зависит от схемы подключения и сочетания контактов).

• Контактное сопротивление: порядка мОм — примерно 2,5 мОм для Ø1,5 мм и ~1 мОм для Ø2,5 мм (не более).

• Материал контактов — серебряное покрытие (контакты с серебром для улучшенной проводимости и коррозионной стойкости).

• Сопротивление изоляции в нормальных климатических условиях — порядка 5000 МОм (значение по ТУ/серии).

Механические и климатические характеристики

• Расчетный ресурс сочленений — порядка 500 циклов «сочленение/разъединение» и минимальная наработка в часах (например, 1000 ч) — значения зависят от производителя и исполнения; точные нормативы — в ТУ на конкретного производителя.promelec+1

• Рабочая температура: типично от −60 °C до +100 °C (всеклиматическое и тропическое исполнение).

• Устойчивость к вибрации и ударам: высокие показатели (синусоидальная вибрация в широком диапазоне частот, ударные перегрузки до сотен/тысяч g — значения по ТУ).

• Атмосферное пониженное давление и другие климатические стойкости указаны в технической документации серии 2РТТ.

Применение

• Промышленная и бортовая аппаратура, силовая и сигнальная коммутация в условиях вибраций и ударов, приборостроение, телекоммуникации и энергетика; подходит там, где требуется комбинированная передача сигналов и питания через один многоконтактный разъём.

Монтаж и совместимость

• Исполнение «Б» — блочное (на блок, плату или монтажную панель).

• Соединители 2РТТ часто взаимосочленяемы с разъемами семейства ШР и 2РТ-А по соответствующим ТУ (проверять по конкретным таблицам сочленяемости в ТУ).

• Изоляционные детали — карболит или пластик в зависимости от производителя; корпус металлический (обеспечивает прочность и экранирование).

Документирование и доп. сведения

• Для точного подбора по механическим размерам (d, L, lmax, d-прохода патрубка и пр.), по монтажным отверстиям и по точным электрическим характеристикам (числовые допуски, ресурс циклов, требования по токам при комбинированных контактах) следует руководствоваться паспортом/ТУ конкретного производителя или спецификацией поставляемого изделия.promelec+1

• В маркировках и описаниях у разных поставщиков иногда встречаются близкие наименования (например, 2РТТ36Б15Г20В без буквы П), поэтому при покупке/включении в документацию уточняйте точное буквенно-цифровое обозначение и прилагаемую техническую документацию.

Пример: краткие характеристики (ориентировочно)

• Тип: 2РТТ, розетка блочная; корпус 36; 15 контактов (13×Ø1,5 мм + 2×Ø2,5 мм); всеклиматическое исполнение В; рабочее напряжение до 850 В; рабочая температура −60…+100 °C; контактное сопротивление ≈2,5/1 мОм; номинальный ток по контактам ≈20/35 А.
