2РТТ36Б15Ш20В

Коротко: 2РТТ36Б15Ш20В — это блочный низкочастотный цилиндрический соединитель серии 2РТТ, на 15 контактов, корпус условного размера 36, вилка (штырёвая) блочного монтажа, всеклиматическое исполнение; предназначен для работы в цепях постоянного и переменного тока (частоты до 3 МГц) при амплитудном напряжении до ~700–850 В.

Описание и назначение

• Серия 2РТТ — пылебрызгозащищённые цилиндрические низкочастотные разъёмы общего назначения, применяются в радиоэлектронной и радиотехнической аппаратуре для соединения приборных и кабельных частей.

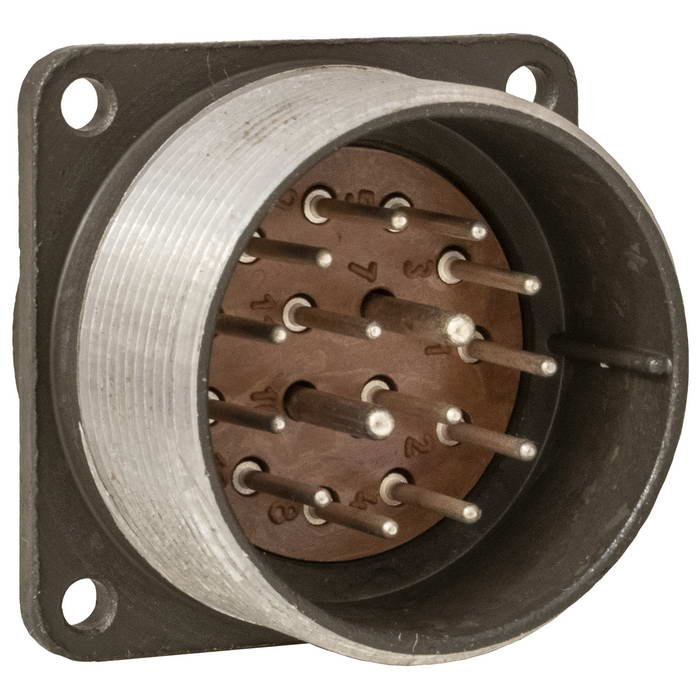

• Модель 2РТТ36Б15Ш20В — блочная (Б) вилка (Ш) с 15 контактами (15) и сочетанием контактов «20»; рассчитана на монтаж на панель/блок прибора.

Электрические характеристики

• Номинальное (максимальное) амплитудное напряжение — порядка 700–850 В.

• Применение: цепи постоянного и переменного тока до частоты примерно 3 МГц.

Механические и эксплуатационные параметры

• Условный размер корпуса 36 — влияет на габариты и число контактов; габаритные размеры в разных источниках: Dmax ≈ 45 мм, A ≈ 34 мм, B ≈ 42 мм (ориентировочно для варианта корпуса 36).

• Рабочие температуры: примерно от −60 °C до +100 °C (в отдельных описаниях указывается и тропическое/теплостойкое исполнение).

• Механическая стойкость к вибрации и ударам высокая: вибрация до ~1…1000 Гц и ускорения до сотен g по спецификациям серийных данных.

Материалы и конструкция

• Контакты обычно серебрированы; монтаж контактов — пайка (объёмный монтаж).

• Корпус — металлический, изолятор — карболит или аналогичный высокотемпературный диэлектрик в зависимости от исполнения.

Варианты и кодирование обозначения (разбор кода)

• 2РТТ — серия разъёма; 36 — условный размер корпуса; Б — блочный (монтаж на панель); 15 — число контактов; Ш — часть соединителя «вилка»; 20 — сочетание контактов; В — всеклиматическое исполнение.

Применение на практике (пример)

• Используется для надежных съёмных электрических соединений в приборах, стойках и панелях радиоэлектронной техники, когда требуется высокопрочный цилиндрический разъём на 15 контактов, выдерживающий широкий температурный диапазон и механические нагрузки.

Документация и совместимость

• Для проектирования и подбора совместимых пар обязательно сверять сочетание контактов и соответствие блочной части и кабельной части (вилка — розетка).

• Рекомендуется смотреть техническую спецификацию (ТУ/даташит серии 2РТТ) для точных габаритов, чертежей и электрических характеристик перед применением.
