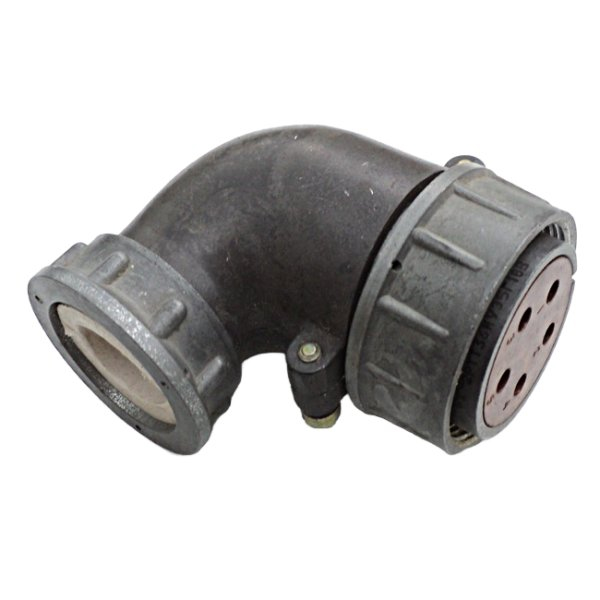

2РТТ365Г18В

Коротко: 2РТТ365Г18В — это штепсельный цилиндрический пылевлагозащищённый разъём серии 2РТТ с гнездовой (розеточной) частью, условным размером корпуса 36 и типоисполнением с 5 контактами и патрубком/гайкой по исполнению «18В».

Назначение и область применения

• Разъёмы 2РТТ предназначены для объёмного (внутреннего) монтажа и работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В; они рассчитаны на эксплуатацию в агрессивных и вибронагруженных условиях.

• Применяются в аппаратуре, блоках и кабельных линиях, где требуется пылевлагозащищённое цилиндрическое соединение с надёжной механической фиксацией.

Маркировка и расшифровка обозначения

• «2РТТ» — серия цилиндрических тёплостойких пылевлагозащищённых разъёмов.

• «36» — условный размер корпуса (размеро-присоединительный ряд).

• Буква «Г» в позиции части разъёма означает розетку (гнездо).

• «5» — число контактов (в данном варианте — 5 контактов).

• Суффикс «18В» указывает конструктивно-технологическое исполнение патрубка/гайки и климатическое исполнение; в обозначениях 2РТТ цифры и буквы после числа контактов конкретизируют комбинацию контактов, уплотнений и исполнения гайки.

Основные электрические параметры

• Максимальное рабочее напряжение: до 700 В.

• Частота работы: до 3 МГц (включительно).

• Сопротивление контактных соединений — зависит от диаметра контакта; для разных диаметров приведены предельные значения (например, для диаметров 1,5–9,0 мм значения в мОм).

• Сопротивление изоляции в нормальных климатических условиях: порядка 1000 МОм.

Механические и эксплуатационные характеристики

• Минимальная наработка (ресурс работы): около 1000 часов; число сочленений/разъединений — не менее 500 циклов.

• Диапазон рабочих температур широчайший — от приблизительно −60 °C до +100 °C; переносимость смен температур и экстремальных температур предусмотрена производителем.

• Устойчивость к вибрациям и ударам: разъёмы проходят испытания синусоидальной вибрацией, многократными и одиночными ударами с высокими ускорениями (параметры испытаний приведены в технической документации).

Конструктивные особенности и материалы

• Корпус и контакты выполнены в цельном цилиндрическом исполнении с резьбовой гайкой для механической фиксации; доступны кабельные и приборные исполнения, прямые и угловые патрубки, исполнения с гайкой для экранированного или неэкранированного кабеля.

• Контакты могут быть рассчитаны на пайку (присоединение проводов — пайка) или под другие способы монтажа в зависимости от конкретного исполнения.

Типичные обозначения и пример

• Полное обозначение разъёма содержит набор символов, указывающих тип корпуса (кабельный/приборный), форму патрубка (прямой/угловой), вид гайки (для экранированного/неэкранированного кабеля), число контактов и т. п.; для 2РТТ36КПН5Г18В (пример) это — кабельный корпус, прямой патрубок, гайка для неэкранированного кабеля, 5 контактов, розетка. Аналогично 2РТТ365Г18В указывает на розеточную часть с 5 контактами и корпусным размером 36.

Стандартные требования и сроки хранения

• Срок сохраняемости на складе (без эксплуатации) по паспортным данным достигает порядка 20 лет.

Документация и подбор контактов

• Для точного подбора контактов (диаметров, материалов, номинального тока на контакт) и уточнения схемы расположения контактов посмотрите паспорт/ТУ на конкретное исполнение 2РТТ365Г18В; в нём также приведены габаритные размеры и схемы.

Иллюстрация (пример)

• Типичная схема маркировки и посадочные габариты для корпусов серии 2РТТ приведены в технической документации и каталожных листах производителей/поставщиков, где видна резьбовая фиксация и расположение контактов.
