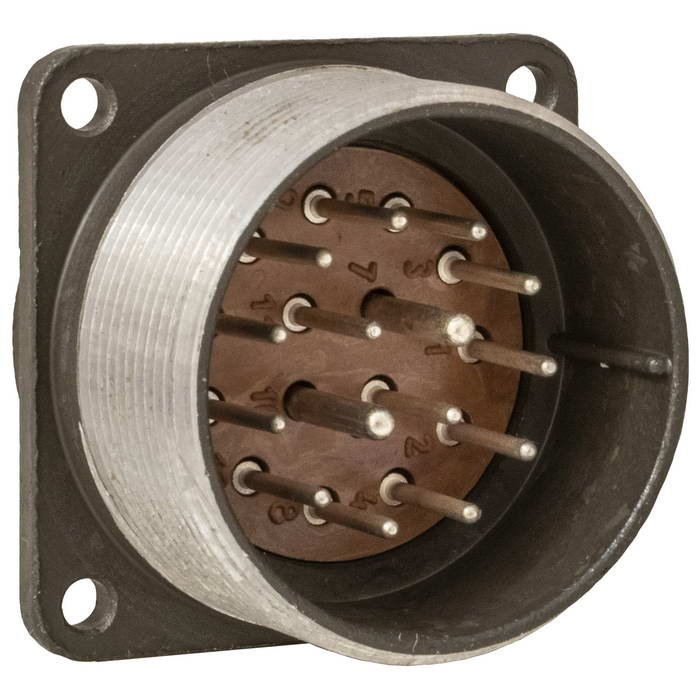

2РТТ3615Ш20В

2РТТ3615Ш20В — это низкочастотный цилиндрический соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. По назначению он относится к пылебрызгозащищённым соединителям общего применения для радиоэлектронной и радиотехнической аппаратуры.

Что означает обозначение

Маркировка разбирается так:

• 2РТТ — серия соединителей.

• 36 — условный размер корпуса.

• 15 — количество контактов.

• Ш — вилка.

• 20 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные свойства

Для этой серии характерны:

• резьбовое сочленение;

• пайка как способ монтажа;

• серебряное покрытие контактов;

• пылебрызгозащищённый корпус.

Соединители 2РТТ применяются в электрических цепях до 850 В по амплитудному значению, а также рассчитаны на работу в широком климатическом диапазоне.

Габариты и исполнение

Для исполнения 2РТТ36Б15Ш20В в источниках указаны типовые размеры корпуса: Dmax около 45 мм, A около 34 мм и B около 42 мм; в другом источнике также приводятся значения d = 28 мм, lmax = 47 мм и Lmax = 71 мм для близкого исполнения этой группы.
Это полезно, если нужно проверить совместимость с панелью, кожухом или ответной частью при компоновке узла.

Надёжность и условия работы

Для серии 2РТТ указываются такие эксплуатационные параметры:

• вибрация в диапазоне 1…1000 Гц;

• одиночные удары до 1000g;

• многократные удары до 150g;

• линейные нагрузки до 200g;

• минимальная наработка 1000 ч;

• ресурс по сочленениям/расчленениям 500 циклов;

• срок сохраняемости 15 лет.

Также приводятся климатические характеристики: рабочая температура от −60 до +100 °C, а для переходных режимов — до +180 °C с учётом перегрева контактов.

Практическое применение

Такой разъём обычно ставят в аппаратуре, где нужны надёжное резьбовое соединение, защита от пыли и брызг, а также стабильная работа в жёстких условиях эксплуатации.
Если нужен именно вилочный элемент с 15 контактами и кодом сочленения 20, то 2РТТ3615Ш20В подходит как часть комплекта с ответной блочной/кабельной частью той же серии.
