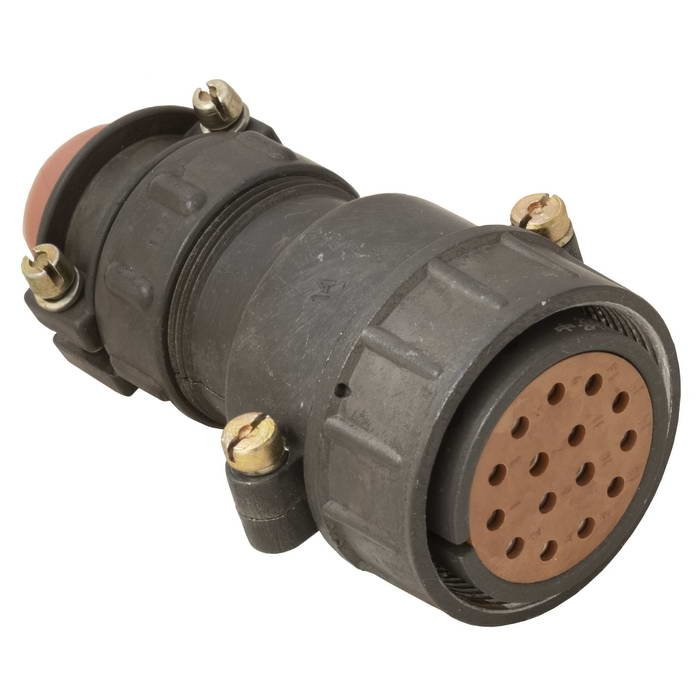

2РТТ3615Г20В

2РТТ3615Г20В — это цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. По обозначению это вариант с 15 контактами, где сочетание 20 соответствует 13 контактам диаметром 1,5 мм и 2 контактам диаметром 2,5 мм.

Что это за изделие

Это разъём типа «розетка» с резьбовой фиксацией сочленённого положения, рассчитанный на объёмный монтаж и пайку проводников. В типовом исполнении он относится к негерметичным соединителям и применяется там, где важны надёжность, виброустойчивость и устойчивость к климатическим воздействиям.

Основные характеристики

• Условный размер корпуса: 36.

• Количество контактов: 15.

• Рабочее напряжение: до 850 В.

• Рабочий ток: до 20 А на контакт 1,5 мм и до 35 А на контакт 2,5 мм.

• Общая токовая нагрузка: до 180 А.

• Диапазон рабочих температур: от -60 до +100 °C.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: 1000 часов.

Конструктивные особенности

Контакты у этого исполнения серебрёные, корпус металлический, изолятор карболитовый. Для кабельных исполнений серии встречаются варианты с патрубком и без патрубка, а также с разными вариантами концевой гайки для обычного или экранированного кабеля.

Где применяется

Такие соединители используют в аппаратуре, промышленной электронике и другом оборудовании, где нужен прочный разъём с резьбовым соединением и хорошей стойкостью к вибрации, ударам и климатическим факторам. Для этой серии указываются высокая виброустойчивость и стойкость к механическим воздействиям, что делает её подходящей для ответственных соединений.

Расшифровка обозначения

В обозначении 2РТТ36Г20В обычно ключевые части читаются так: 2РТТ — серия, 36 — условный размер корпуса, 20 — сочетание контактов, В — всеклиматическое исполнение. В зависимости от конкретного исполнения в маркировке могут присутствовать дополнительные буквы, связанные с типом корпуса, патрубка и монтажной части.
