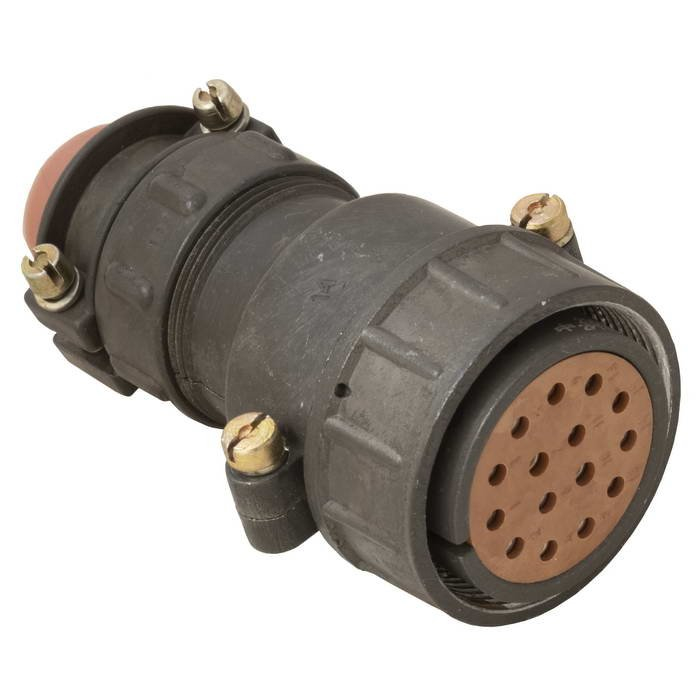

2РТТ36Б15Г20В — это цилиндрический низкочастотный блочный (розеточный) соединитель серии 2РТТ, 36-го условного размера корпуса, с 15 контактами в сочетании «20», предназначенный для работы в электрических цепях постоянного и переменного тока (низкочастотная аппаратура) при амплитудном напряжении до 850 В и в широкой климатической зоне.

Назначение и конструкция

• Предназначен для соединения проводников в приборах и аппаратуре, монтажа на блок (блочное исполнение — розетка).

• Корпус — цилиндрический металлический; изолятор обычно карболитовый или другой термостойкий материал.promelec+1

• Фиксация сочленённого положения — резьбовая (гайка/муфта), типичное для серии 2РТТ.promelec+1

Электрические характеристики

• Рабочее амплитудное напряжение — до 850 В.

• Контакты: 15 штук, сочетание контактов «20» обычно означает 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Сопротивление контакта: порядка единиц миллиом (примерно 2,5 мОм для Ø1,5 мм и ~1 мОм для Ø2,5 мм).

• Максимальная токовая нагрузка на одиночный контакт: порядка 20 А для Ø1,5 мм и до ~35 А для Ø2,5 мм; суммарная допустимая токовая нагрузка — около 180 А (зависит от конкретной реализации и производителя).

Механические и эксплуатационные параметры

• Ресурс сочленений (соединений/разъединений) — примерно 500 циклов; минимальная наработка — порядка 1000 часов в зависимости от условий.

• Вибрационная и ударная стойкость рассчитаны на широкий диапазон (например, вибрация 1–5000 Гц, значительные ускорения и удары по ТУ), что делает разъём пригодным для промышленного и транспортного применения.

• Рабочая температура: примерно от −60 °C до +100 °C; исполнение — всеклиматическое (обозначено буквой «В»).

Материалы и исполнение

• Контакты — серебрированные (или покрытые серебром) для обеспечения низкого переходного сопротивления и коррозионной стойкости.

• Возможны варианты исполнения корпуса и патрубков: без патрубка (Б — блочный), кабельный (К), патрубок прямой/угловой и варианты для экранированного/неэкранированного кабеля (обозначения П, У, Э, Н в маркировке). В данном обозначении 2РТТ36Б15Г20В — блочная розетка без патрубка, всеклиматическое исполнение.

Совместимость и стандарты

• Разъёмы серии 2РТТ взаимозаменяемы и сочленяются с рядами соединителей по соответствующим техническим условиям и стандартам (упоминание ТУ для серий 2РТТ и совместимости с некоторыми сериями ШР/2РТ-А).

• Типичные области применения: приборостроение, промышленная автоматика, распределительные щиты, транспортная автоматика и прочие системы, где требуется надёжное многоконтактное соединение.

Пример использования (иллюстрация)

• Допустим, требуется подключить измерительную плату к внешней панели: на плате устанавливается блочная розетка 2РТТ36Б15Г20В, на кабеле ставится соответствующая вилка (часть «Ш» той же сочетательной группы), после чего производится штыревое соединение и завертывание муфты для надёжной фиксации контакта. Такое решение обеспечивает прочное механическое и электрическое соединение в условиях вибрации и широкого диапазона температур.

Документация и поиск аналогов

• Для подробных размеров (диаметры D, D1, длины Lmax), чертежей и ТУ следует смотреть техническую документацию производителя или сборников по серии 2РТТ (например, ТУ/каталоги поставщиков).

• Номенклатура может иметь вариации (К, П, Н, Э и т.д.), отличающиеся патрубками, способом монтажа и предназначением (кабельный/блочный, для экранированного кабеля и пр.).
