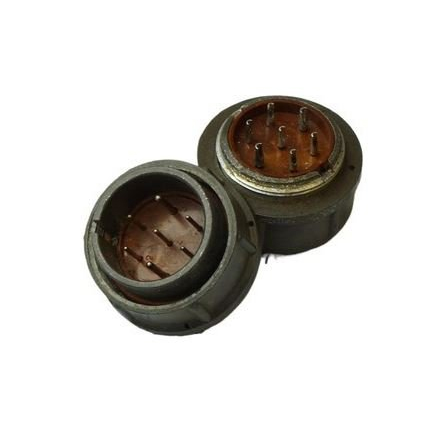

2РТТ32КУН12Ш16В без резины

2РТТ32КУН12Ш16В — это кабельная вилка серии 2РТТ, рассчитанная на 12 контактов, с угловым патрубком и гайкой под неэкранированный кабель. В исполнении «без резины» у него патрубки идут без резиновых кожухов, втулок и шайб.

Что означает обозначение

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 32 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — гайка под неэкранированный кабель.

• 12 — число контактов.

• Ш — вилка.

• 16 — сочетание контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Тип: цилиндрический низкочастотный соединитель, вилка кабельная.

• Материал изолятора: карболит.

• Материал контактов: латунь, покрытие — серебро.

• Метод монтажа: объемный монтаж, электрическое соединение — пайка.

• Метод сочленения: резьбовой.

• Рабочее напряжение: до 850 В.

• Рабочий ток: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм.

• Ресурс: 500 сочленений-расчленений.

Исполнение без резины

Фраза «без резины» означает, что у этого варианта нет резиновых кожухов, втулок и шайб на патрубках. Это обычно используют, когда не требуется дополнительная защитная оболочка на вводе кабеля.

Условия работы

• Диапазон температур: от -60 до +100 °C.

• Климатическое исполнение: В, всеклиматическое.

• Герметичность: не указана как герметичная, то есть это не герметичный разъем.

• Сопротивление изоляции: 1000 МОм.

Габариты и конструкция

• Габариты: примерно 80 × 41,5 × 90 мм.

• Диаметр корпуса: 41,5 мм.

• Длина корпуса: 80 мм.

• Высота корпуса: 90 мм.

• Цвет корпуса: серый, материал корпуса — алюминиевый сплав, покрытие — оксидирование.

Практически по применению

Этот разъем обычно ставят в цепях питания и управления, где нужен прочный разборный соединитель с резьбовой фиксацией и повышенной стойкостью к климатическим условиям. Для монтажа важно учитывать, что это именно кабельная вилка под пайку, а не блочный вариант.
