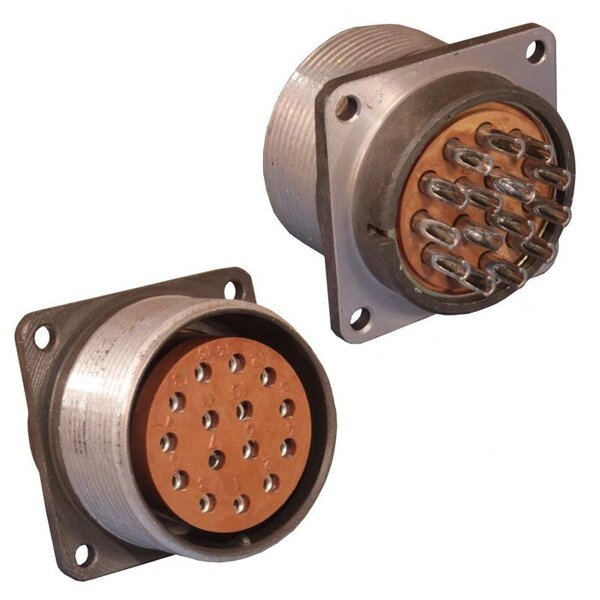

2РТТ32КУН12Ш16В

Коротко: 2РТТ32КУН12Ш16В — цилиндрический низкочастотный кабельный разъём серии 2РТТ, условный размер корпуса 32, вилка на 12 контактов с комбинированной группой контактов (6 контактов Ø1,5 мм и 6 контактов Ø2,5 мм), предназначен для работы в электрических цепях постоянного и переменного тока (до ~3 МГц) и рассчитан на рабочее напряжение до 850 В.

Назначение и тип корпуса

• Это цилиндрический низкочастотный пылебрызгозащищённый соединитель общего назначения; часть — кабельная вилка (К), угловой патрубок (У) и гайка для неэкранированного кабеля (Н).

• Взаимосочленяем с рядом блочных розеток и других серий (например, 2РТ-А, ШР).

Контакты и электрические параметры

• Всего 12 контактов: сочетание 16 означает 6 контактов диаметром Ø1,5 мм и 6 контактов Ø2,5 мм; контакты штырьковые, извлекаемые, латунные с серебряным покрытием.

• Максимальное рабочее напряжение до 850 V; рабочий ток на контакт — ~20 A для Ø1,5 мм и ~35 A для Ø2,5 мм; суммарный рабочий ток разъёма указан около 210 A.

• Контактное сопротивление: примерно 2,5 mΩ для Ø1,5 мм и 1,0 mΩ для Ø2,5 мм.

Материалы и конструкция

• Изолятор — карболит (коричневого цвета); корпус — алюминиевый сплав (А-22) с анодированием (серый цвет).

• Резьба на накидной гайке M36×1,5; метод сочленения — резьбовой; метод электрического монтажа — пайка.

Климатические и механические характеристики

• Климатическое исполнение «В» (всеклиматическое), рабочий температурный диапазон примерно от −60 до +100 °C.

• Испытания на вибрацию и удары (высокие параметры: до сотен g), сопротивление изоляции порядка 1000 MΩ; ресурс механических сочленений около 500 циклов и минимальная наработка 1000 часов.

Габариты и масса

• Длина корпуса около 80 мм, диаметр корпуса ~41,5 мм, габариты примерно 80 × 41,5 × 90 мм; масса порядка 116 г (в зависимости от выпуска и комплектации).

Применение и совместимость

• Используется в радио- и электроаппаратуре, для соединения кабелей в цепях постоянного и переменного тока до нескольких мегагерц; подходит для промышленных, транспортных и военных применений при соблюдении условий эксплуатации.

• Совместим с розетками и блочными модулями серий 2РТ-А, ШР и т.п.

Пример маркировки и расшифровка обозначения

• 2РТТ — серия; 32 — условный размер корпуса; К — кабельный корпус; У — угловой патрубок; Н — гайка для неэкранированного кабеля; 12 — количество контактов; Ш — часть «вилка»; 16 — сочетание контактов.
