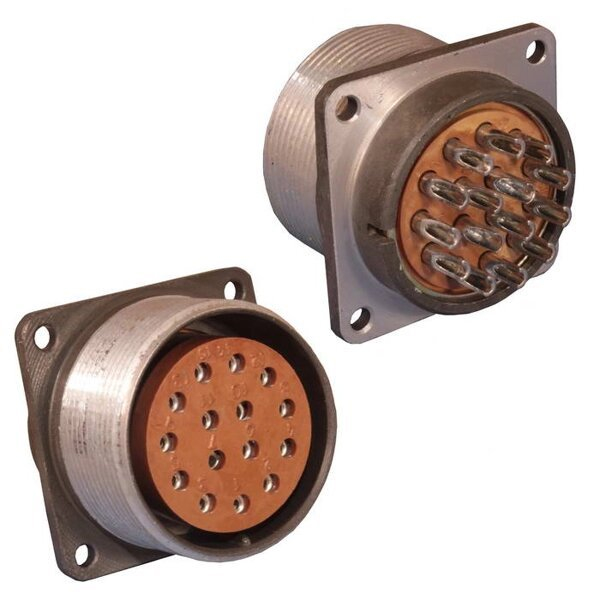

2РТТ32КУН12Ш16В

2РТТ32КУН12Ш16В — это кабельная вилка из серии 2РТТ: цилиндрический низкочастотный соединитель, рассчитанный на работу в электрических цепях постоянного и переменного тока. У него 12 контактов, условный размер корпуса 32, климатическое исполнение В и резьбовое сочленение.

Что означает обозначение

Разбор маркировки читается так:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический соединитель.

• 32 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — гайка для неэкранированного кабеля.

• 12 — число контактов.

• Ш — вилка.

• 16 — сочетание контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные параметры

По найденным данным, соединитель имеет рабочее напряжение до 850 В и рабочую частоту до 3 МГц. Для контактов диаметром 1,5 мм допустимый ток до 20 А, а для контактов 2,5 мм — до 35 А.

Контакты выполнены из латуни с серебряным покрытием, монтаж — пайкой, сочленение — резьбовое. Корпус алюминиевый, с оксидированием, изолятор карболитовый, цвет изолятора коричневый.

Конструктивные особенности

Соединитель не является герметичным, уплотнительная втулка отсутствует. Поляризация корпуса одношпоночная, контакты извлекаемые, рабочее положение — любое.

Габариты, указанные в каталоге: примерно 80 × 41,5 × 90 мм, масса около 116 г. Ресурс заявлен как 500 сочленений-расчленений, минимальная наработка — 1000 часов, срок хранения — до 15 лет.

Применение

Такие соединители применяются в радиотехнической и радиоэлектронной аппаратуре как разъёмы общего назначения, когда нужен надёжный цилиндрический разъём с резьбовым сочленением и возможностью работы в широком диапазоне условий.
