2РТТ32КУЭ12Ш16В

2РТТ32КУЭ12Ш16В — это цилиндрический низкочастотный кабельный соединитель серии 2РТТ, выполненный как вилка с угловым патрубком и предназначенный для работы в цепях постоянного и переменного тока. По справочным данным, он рассчитан на напряжение до 850 В, частоту до 3 МГц и относится к пылебрызгозащищённым соединителям.

Основные особенности

• Условный размер корпуса: 32.

• Количество контактов: 12.

• Сочетание контактов 16 означает 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Тип контактов: штырь, контакты извлекаемые.

• Сочленение: резьбовое, с шагом накидной гайки M36x1,5.

Конструкция

Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет обычно серый.

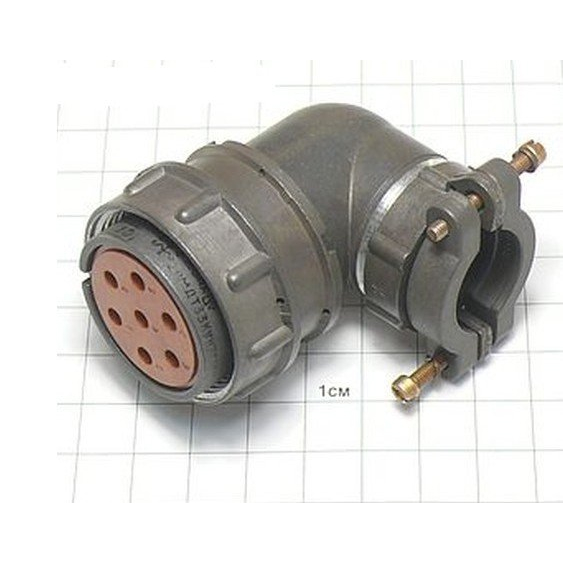

Это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля, что удобно для монтажа в ограниченном пространстве и для подключения кабеля с экраном.
Поляризация корпуса одношпоночная, ориентация обеспечивается по пазу.
Герметичность в карточке указана как отсутствующая, но соединитель отнесён к пылебрызгозащищённым.

Электрические параметры

Максимальное рабочее напряжение — 850 В.
Максимальный ток на контакт зависит от диаметра: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм.
Сопротивление контактов указано не более 2,5 мОм для 1,5 мм и 1,0 мОм для 2,5 мм; сопротивление изоляции — 1000 МОм в нормальных климатических условиях.

Условия работы

Соединитель рассчитан на диапазон температур от -60 до +100 °C.
Климатическое исполнение — В, то есть всеклиматическое исполнение.
Для него указаны ресурс 500 сочленений-расчленений и минимальная наработка 1000 часов.
Также приводится сохранность до 15 лет при соблюдении условий хранения.

Совместимость

Взаимосочленение заявлено с блочными розетками 2РТ-А и ШР.
Это делает его удобным в ремонте и замене в старых отечественных жгутах и блоках, где применялась эта группа соединителей.
Маркировка, которую вы привели, соответствует исполнению с 12 контактами и комбинацией контактов 16.
