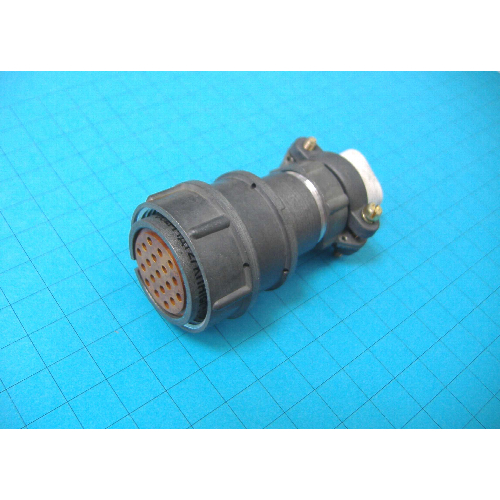

2РТТ32КУЭ12Г16В

Цена: ПОД ЗАКАЗ

В наличии: 5 шт.

Технические характеристики

2РТТ32КУЭ12Г16В

Коротко: 2РТТ32КУЭ12Г16В — это цилиндрический кабельный разъём серии 2РТТ (розетка), корпус размера 32 с 12 контактами (комбинация 6 × Ø1,5 мм и 6 × Ø2,5 мм), предназначенный для низкочастотных электрических соединений в широком диапазоне климатических условий.

Конструкция и обозначение

Серия и тип корпуса: 2РТТ — цилиндрические разъёмы классической конструкции; корпус исполнение K — кабельный (с уводом для кабеля).
Часть соединителя: Г — розетка (штепсельная часть для установки в кабельную сборку).
Патрубок и гайка: У — угловой патрубок; Э — гайка для экранированного кабеля (обеспечивает ввод экрана жилы в корпус).

Контакты и электрические параметры

Количество контактов: 12 (комбинированное сочетание: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
Материал и покрытие контактов: латунь с серебряным покрытием (Ag).
Номинальные токи: до примерно 20 A для Ø1,5 мм и до примерно 35 A для Ø2,5 мм на контакт; суммарный рабочий ток разъёма указан до ~210 A (в зависимости от стандарта исполнения и документации производителя).
Рабочее напряжение: до порядка 700–850 V (амплитудное/максимальное значение в зависимости от ТУ и изготовления).
Контактное сопротивление: порядка 2,5 mΩ для Ø1,5 мм и ~1,0 mΩ для Ø2,5 мм.

Механические и климатические характеристики

Материал корпуса: алюминиевый сплав (с оксидированным покрытием), изолятор — карболит (коричневого цвета).
Габариты: примерно 78 × 41,5 × 72 мм, диаметр корпуса ~41,5 мм.
Рабочий температурный диапазон: примерно от −60 до +100 °C; климатическое исполнение — всеклиматическое (В).
Ресурс: ориентировочно 500 сочленений/расчленений; минимальная наработка — порядка 1000 часов; срок хранения до 15 лет (в зависимости от ТУ).
Герметичность: как правило, у данной версии герметичность не заявляется (наличие уплотнительной втулки и конструкция дают базовую защиту, но не IP-герметичность).

Монтаж и эксплуатация

Методы электрического монтажа контактов: пайка (контакты извлекаемые — да).
Метод сочленения: резьбовой (накидная гайка с шагом M36×1,5).
Положение работы: любое; поляризация корпуса выполнена одношпоночная (фиксированное положение контактных групп).

Надёжность и стойкость к воздействиям

Устойчивость к вибрации и механическим ударам: выдерживает широкий диапазон вибраций и значительные ускорения при ударах (данные по вибрации и ударам прописаны в ТУ изделия).
Сопротивление изоляции: указано на уровне порядка 1000 MΩ (в зависимости от условий испытаний).

Взаимозаменяемость и аналоги

Совместим с другими гнёздами/вилками серии 2РТ, 2РТ-А и близкими цилиндрическими сериями (при условии соответствия типоразмера и сочетания контактов).

Пример применения

Применяется в кабельных сборках для передачи силовых и сигнальных цепей в промышленной и военной технике, мобильных установках и оборудовании с требованием всеклиматического исполнения и возможности использования экранированных кабелей.

Документация и ТУ

Разъём выпускается по конкретным техническим условиям производителей (примеры: АШДК.434410.060ТУ, ГЕО.364.120 ТУ и др.), в которых указаны точные пределы напряжений, токов, ресурса и испытаний — для проектирования используйте ТУ конкретного поставщика/завода-изготовителя.

Хотите, могу подготовить: 1) таблицу основных электрических и механических параметров для вашей документации, или 2) рисунок (схему контактов и нумерацию) для подключения кабеля.

Описание

2РТТ32КУЭ12Г16В

2РТТ32КУЭ12Г16В: цилиндрический разъём для силовых и сигнальных цепей

2РТТ32КУЭ12Г16В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для надёжной коммутации цепей постоянного и переменного тока в промышленном, специальном и приборном оборудовании. Исполнение с кабельным корпусом, угловым патрубком и экранированным кабельным вводом делает разъём удобным для монтажа в ограниченном пространстве и для построения помехозащищённых кабельных линий.

Конструкция разъёма

Маркировка 2РТТ32КУЭ12Г16В содержит основные признаки исполнения:

Обозначение	Значение
2РТТ	Серия низкочастотных цилиндрических соединителей
32	Условный размер корпуса
К	Кабельное исполнение
У	Угловой патрубок
Э	Концевая гайка для экранированного кабеля
12	Количество контактов
Г	Розетка с гнездовыми контактами
16	Сочетание контактов
В	Вариант исполнения по маркировке изделия

Соединитель представляет собой кабельную розетку с 12 гнездовыми контактами. Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Для предотвращения ошибок при соединении предусмотрена одношпоночная поляризация, а фиксация ответной части выполняется резьбовым способом.

Электрические параметры

Контактная группа сочетания 16 включает два типоразмера контактов:

6 контактов диаметром 1,5 мм;
6 контактов диаметром 2,5 мм.

Такое решение позволяет одновременно подключать сигнальные и более нагруженные силовые цепи через один многоконтактный разъём. Для контактов диаметром 1,5 мм допускается ток до 20 А, для контактов диаметром 2,5 мм — до 35 А. Максимальный рабочий ток через соединитель указан на уровне 210 А, а предельное рабочее напряжение — до 850 В.

Сопротивление контактов составляет не более 2,5 мОм для контактов 1,5 мм и 1,0 мОм для контактов 2,5 мм. Сопротивление изоляции достигает 1000 МОм, что важно для стабильной работы цепей при повышенных требованиях к электрической развязке.

Особенности монтажа

2РТТ32КУЭ12Г16В рассчитан на объёмный монтаж. Контакты являются извлекаемыми, поэтому при ремонте кабельной сборки можно заменить отдельный контакт без полной замены соединителя. Угловой патрубок снижает радиус изгиба кабеля у ввода и помогает рационально разместить жгут внутри шкафа, корпуса прибора или подвижной установки.

Исполнение с гайкой для экранированного кабеля особенно актуально в цепях автоматики, управления, измерения и питания, где требуется уменьшить влияние электромагнитных помех. Однако сам соединитель относится к негерметичному типу: при работе в условиях прямого воздействия воды, пыли или агрессивной среды необходима дополнительная защита кабельного ввода и места соединения.

Где применяется

Разъём 2РТТ32КУЭ12Г16В может применяться в следующих задачах:

коммутация кабельных жгутов в промышленном оборудовании;
подключение силовых и управляющих цепей в шкафах автоматики;
соединение блоков приборов, источников питания и исполнительных устройств;
создание экранированных межблочных соединений;
ремонт и модернизация оборудования, рассчитанного на соединители серии 2РТТ;
эксплуатация в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Ресурс соединителя заявлен до 500 циклов сочленения и расчленения, минимальная наработка — от 1000 часов. Эти параметры позволяют использовать 2РТТ32КУЭ12Г16В в стационарных системах и обслуживаемых кабельных соединениях, где важны механическая фиксация, понятная поляризация и возможность сервисной замены контактов.

Вывод

2РТТ32КУЭ12Г16В — это 12-контактная кабельная розетка цилиндрического типа с резьбовым соединением, угловым кабельным вводом и возможностью работы с экранированным кабелем. Комбинация контактов диаметром 1,5 и 2,5 мм позволяет использовать один разъём для цепей с различной токовой нагрузкой, а прочная конструкция серии 2РТТ делает его практичным решением для электротехнического, промышленного и специального оборудования.
