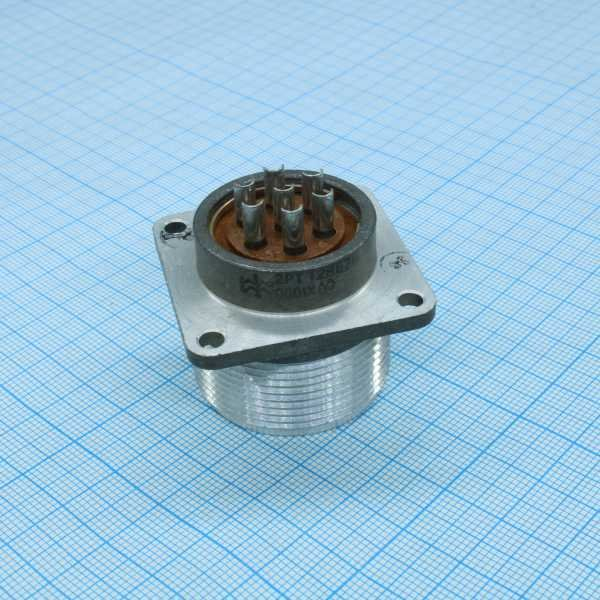

2РТТ32К8Г14В

2РТТ32К8Г14В — это низкочастотный цилиндрический соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока с резьбовой фиксацией сочленённого положения.

Что означает обозначение

По структуре маркировки это соединитель размера 32, на 8 контактов, с сочетанием контактов 14; в этой серии такое сочетание обычно соответствует контактам диаметром 2,5 мм.

Основные свойства

Из доступных описаний серии 2РТТ следует, что такие соединители рассчитаны на напряжение до 850 В и ток до 35 А на контакт для контактов Ø 2,5 мм.
Для исполнения 2РТТ32КПН8Г14В указываются диапазон рабочих температур от -60 до +100 °C, сопротивление изоляции не менее 1000 MΩ и ресурс 500 сочленений-расчленений.
Также серия относится к всеклиматическому исполнению и применяется в герметичных или брызгозащищённых вариантах в зависимости от конкретного исполнения, но в карточках именно этой модификации герметичность может не указываться.

Конструкция

Для близких исполнений 2РТТ32КУН/КПН указывается кабельная розетка с угловым патрубком и гайкой либо блочная розетка для монтажа на панель, а корпус у изделий этой серии обычно металлический с карболитовым изолятором.
Контакты в серии обычно круглые, гнездовые, с серебряным покрытием; соединение выполняется резьбовым способом.

Где применяется

Такие соединители используют в промышленной и аппаратной технике для надёжного многоконтактного подключения цепей питания и сигналов, где важны механическая прочность, виброустойчивость и стабильный контакт.
По взаимосочленению серия совместима с кабельными вилками типа 2РТ-А и ШР, что удобно при ремонте и подборе замен.

На что обратить внимание

В маркировке есть важная разница между буквами после 32: например, КУН, КПН и КПЭ — это уже разные исполнения по типу корпуса и патрубка, поэтому при заказе или замене нужно сверять полный индекс, а не только «2РТТ32…8Г14В».
