2РТТ32БПН10Г15В э

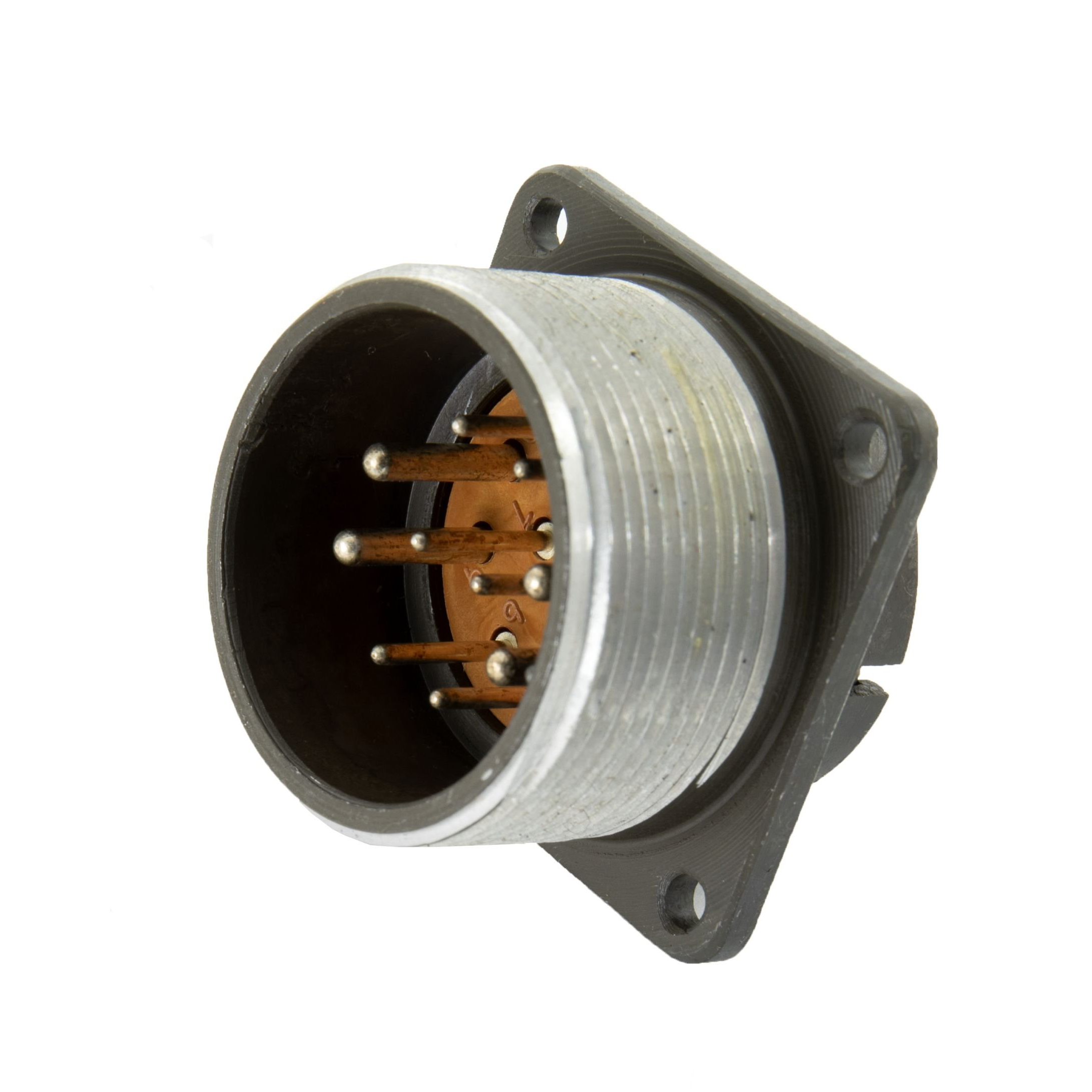

2РТТ32БПН10Г15В — это низкочастотный цилиндрический разъём серии 2РТТ, рассчитанный на объёмный монтаж с резьбовой фиксацией сочленённого положения. Он применяется в электрических цепях постоянного и переменного тока, а также в радиоэлектронной и радиотехнической аппаратуре.

Что означает обозначение

Расшифровка такая: 2РТТ — тип соединителя, 32 — условный размер корпуса, Б — блочный корпус, П — прямой патрубок, Н — гайка патрубка для неэкранированного кабеля, 10 — количество контактов, Г — розетка, 15 — сочетание контактов, В — всеклиматическое исполнение.

Основные характеристики

Для этого исполнения указывают максимальное рабочее напряжение до 850 В и рабочую частоту до 3 МГц.
Корпус металлический, контакты имеют серебряное покрытие, а монтаж выполняется пайкой.
Сопряжение — резьбовое, что удобно там, где важна надёжная фиксация и устойчивость к вибрации.

Эксплуатационные параметры

Изделие рассчитано на диапазон температур примерно от -60 до +100 °C, сохраняет работоспособность в условиях повышенной влажности и пониженного атмосферного давления.
Также для него указывают ресурс порядка 500 сочленений-расчленений, минимальную наработку 1000 часов и срок сохраняемости 15 лет.

Где применяется

Такой разъём используют для соединения и разъединения цепей, проводов, кабелей, узлов и блоков в аппаратуре общего и специального назначения.
По сути, это надёжный промышленный многоконтактный разъём для случаев, где важны механическая прочность, стабильный контакт и всеклиматическое исполнение.
