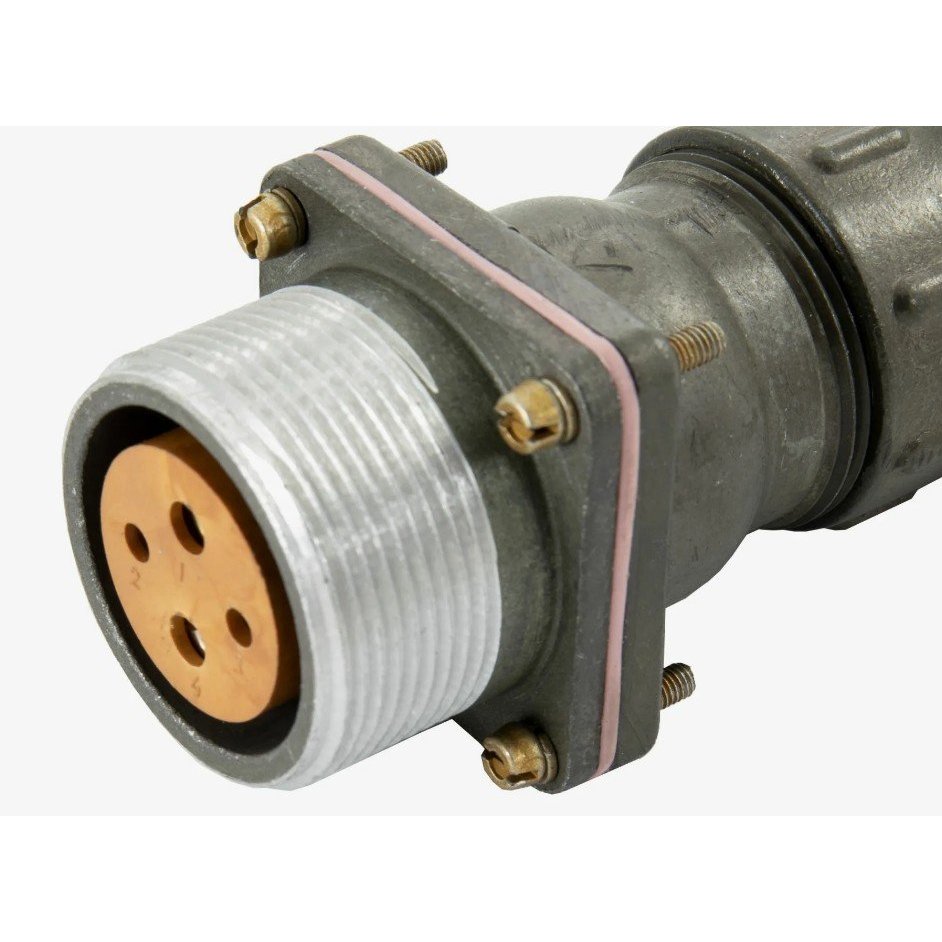

2РТТ32БПЭ8Г14В

Цена: ПОД ЗАКАЗ

В наличии: 3 шт.

Технические характеристики

2РТТ32БПЭ8Г14В

Коротко: 2РТТ32БПЭ8Г14В — это блочная (приборная) розетка цилиндрического соединителя семейства 2РТТ, корпусного размера 32, с прямым патрубком для экранированного кабеля, 8 контактами диаметром 2,5 мм и всеклиматическим исполнением.

Назначение и область применения

Предназначен для электрических цепей постоянного и переменного тока (частоты до ~3 МГц) в радиоэлектронной, контрольно-измерительной и приборной аппаратуре.
Используется как блочная (панельная) часть парного соединителя — розетка, сопрягается с соответствующей вилкой того же семейства.

Расшифровка маркировки (что означают буквы и цифры)

2РТТ — тип соединителя (циллиндрические пыле- и брызгозащищённые разъёмы).
32 — условный размер корпуса (типоразмер).
Б — блочная (приборная) часть корпуса (в отличие от К — кабельной).
П — прямой патрубок.
Э — патрубок для экранированного кабеля.
8 — количество контактов.
Г — розетка (Ш — вилка).
14 — обозначение сочетания контактов (в данном случае 8 контактов Ø 2,5 мм).
В — всеклиматическое исполнение.

Основные технические характеристики

Количество контактов и диаметр: 8 шт, Ø 2,5 мм.
Амплитудное (максимальное) рабочее напряжение: до 850 В.
Максимальная рабочая частота: до примерно 3 МГц.
Сопротивление контакта: порядка 1 мОм (значение в технических описаниях указывается как «не более» около 1 мОм).
Максимальная токовая нагрузка на один контакт: до ~35 А (указано для типовых комбинаций контактов).
Сопротивление изоляции: тысячи МОм (в источниках встречаются 1000–5000 МОм в нормальных климатических условиях).
Механическая надёжность: число сочленений/расчленений ≈ 500, минимальная наработка ≈ 1000 ч.
Климат/температура эксплуатации: от −60 °C до +100 °C (всеклиматическое исполнение).
Устойчивость к вибрациям и ударам: высокие значения (вибрация до сотен м/с², одиночный удар — до 10 000 м/с² в некоторых спецификациях).

Конструкция и материалы

Сочленение — резьбовое; поляризация корпуса — одношпоночная; покрытие контактов — серебро; монтаж контактов — пайка.
Предусмотрены варианты с патрубками для экранированных и неэкранированных кабелей; в маркировке это различается буквами Э и Н.

Совместимость и стандарты

Разъёмы 2РТТ изготовлены по ТУ/ОСТ, взаимосочленяемы с некоторыми другими сериями (например, ШР и 2РТ-А в соответствующих ТУ).
Соответствуют требованиям надёжности и климатическим характеристикам для использования в промышленной и военной аппаратуре (см. технические условия производителя/поставщика).

Пример применения

Подключение кабелей экранированных датчиков, приборных панелей и модулей в тяжёлых условиях (вибрация, перепады температур), где требуется надежное многоконтактное блочное соединение.

Если нужно, могу:

Прислать схему расположения контактов (пин-аут) для 2РТТ32 с обозначением номеров и функций;
Сравнить этот вариант с близкими типоразмерами (e.g., 20 или 24) по токовым/габаритным характеристикам;
Подготовить краткий список проверок при приемо-сдаточных испытаниях (контроль сопротивления контактов, герметичности патрубка, механическая прочность и т.п.).

Напишите, что предпочтительнее: прислать пин-аут, сравнительную таблицу или контрольный чек-лист при приемке — подготовлю на русском.

Описание

2РТТ32БПЭ8Г14В

2РТТ32БПЭ8Г14В: приборная розетка серии 2РТТ для надёжных электрических соединений

2РТТ32БПЭ8Г14В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде приборной розетки с прямым патрубком для экранированного кабеля. Изделие рассчитано на применение в цепях постоянного, переменного и импульсного тока, где требуются устойчивое соединение, защита от пыли и брызг, а также стойкость к механическим и климатическим воздействиям.

Расшифровка обозначения

Маркировка 2РТТ32БПЭ8Г14В содержит основные сведения о конструкции и исполнении разъёма:

Обозначение	Значение
2РТТ	Серия пылебрызгозащищённых цилиндрических соединителей
32	Условный размер корпуса
Б	Блочное, или приборное, исполнение
П	Прямой патрубок
Э	Конструкция для экранированного кабеля
8	Розетка — контактная часть с гнездовыми контактами
Г14	Контактная группа: 8 контактов диаметром 2,5 мм
В	Всеклиматическое исполнение

Таким образом, 2РТТ32БПЭ8Г14В представляет собой приборную розетку в корпусе условного размера 32, оснащённую восемью гнездовыми контактами. Прямой патрубок позволяет организовать аккуратный ввод экранированного кабеля и поддержать электромагнитную совместимость оборудования.

Основные характеристики

Для исполнения с контактной группой Г14 заявлены следующие технические параметры:

Количество контактов — 8.
Диаметр контакта — 2,5 мм.
Максимальный ток через один контакт — до 35 А.
Допустимая суммарная токовая нагрузка — до 175 А.
Рабочее напряжение — до 850 В амплитудного значения.
Частота переменного тока — до 3 МГц.
Переходное сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — 1000 часов.
Диапазон рабочих температур — от −60 °C до +100 °C.
Покрытие контактов — серебро.

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Восьмиконтактная схема делает разъём удобным для распределения питания, передачи управляющих сигналов, подключения исполнительных устройств и формирования межблочных соединений.

Конструкция и особенности

Соединители 2РТТ состоят из вилки и розетки, а их сопряжение выполняется резьбовым способом. Такое решение обеспечивает прочную фиксацию разъёма, снижает риск самопроизвольного разъединения при вибрации и подходит для стационарного оборудования, аппаратуры управления и промышленной электроники. Поляризация корпуса выполнена одношпоночной: это помогает правильно ориентировать вилку и розетку при подключении.

Исполнение БПЭ указывает на блочное размещение розетки и наличие прямого патрубка под экранированный кабель. При монтаже важно обеспечить надёжное крепление корпуса к панели, соблюсти распайку контактов по документации конкретного изделия и корректно организовать подключение экрана кабеля. Это особенно существенно для цепей, чувствительных к электромагнитным помехам.

Где применяется 2РТТ32БПЭ8Г14В

Разъём 2РТТ32БПЭ8Г14В может использоваться в составе:

промышленного электрооборудования;
систем автоматики и телемеханики;
контрольно-измерительной аппаратуры;
стендового и испытательного оборудования;
систем электропитания и распределения сигналов;
приборных шкафов, пультов управления и межблочных соединений;
аппаратуры, работающей при вибрации, ударах и изменении температуры.

Корпус типоразмера 32 и контактная группа из восьми контактов Ø2,5 мм позволяют применять изделие там, где требуется передать сравнительно высокую токовую нагрузку через несколько независимых цепей. Указанная для серии вибростойкость в диапазоне 1–5000 Гц и устойчивость к механическим ударам ориентируют разъём на эксплуатацию в условиях повышенных механических нагрузок.

На что обратить внимание при подборе

При выборе ответной части и проектировании соединения необходимо сверить:

тип контактной части: розетка должна сочетаться с совместимой вилкой;
схему расположения контактов именно для группы Г14;
соответствие токовой нагрузки сечению проводников и условиям теплоотвода;
необходимость экранирования кабеля и способ подключения экрана;
монтажное место, размеры панели и ориентацию патрубка;
климатическое исполнение оборудования;
требования технической документации и применимых ТУ.

Соединители 2РТТ по указанным техническим условиям могут быть взаимосочленяемы с отдельными соединителями серий ШР и 2РТ-А при соответствии конкретных исполнений, однако фактическую совместимость следует обязательно подтверждать по чертежу, контактной схеме и нормативной документации.

2РТТ32БПЭ8Г14В — функциональная приборная розетка для формирования надёжного разъёмного соединения в цепях питания и управления. Её ключевые особенности — восемь контактов Ø2,5 мм, резьбовая фиксация, возможность работы с экранированным кабелем и всеклиматическое исполнение.
