2РТТ32БПЭ12Г16В

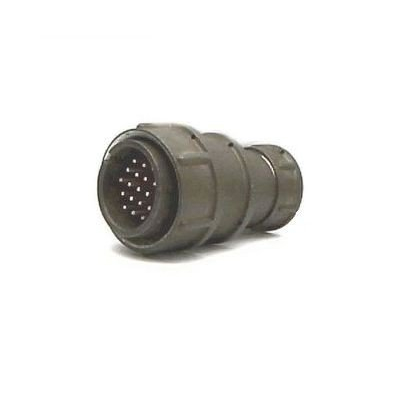

2РТТ32БПЭ12Г16В — это цилиндрический пылебрызгозащищённый соединитель серии 2РТТ, обычно применяемый в радиоэлектронной и электротехнической аппаратуре для разъемного соединения цепей. По маркировке это приборная розетка в корпусе условного размера 32, с 12 контактами и сочетанием контактов 16; исполнение В означает всеклиматическое исполнение.

Что означает обозначение

• 2РТТ — серия соединителей.

• 32 — условный размер корпуса.

• Б — блочное/приборное исполнение.

• ПЭ — вариант исполнения по патрубку/экранировке кабеля в конкретной поставочной записи.

• 12 — количество контактов.

• Г16 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные свойства

Соединители 2РТТ32 рассчитаны на работу в цепях постоянного и переменного тока, обычно до частот порядка 3 МГц, при напряжении до 700–850 В в зависимости от источника и исполнения. Контакты имеют серебряное покрытие, а соединение выполняется резьбовым способом с одношпоночной поляризацией корпусов.

Технические характеристики

• Количество контактов: 12.

• Рабочая температура: примерно от -60 до +100 °C.

• Сопротивление изоляции: не менее 1000–5000 МОм, в зависимости от документации.

• Число сочленений-расчленений: не менее 500.

• Минимальная наработка: 1000 часов.

• Испытания на вибрацию и удар предусмотрены для тяжелых условий эксплуатации.

Конструктивно и по применению

Это разъем для объемного монтажа, который может использоваться как приборная или кабельная часть соединения, с вариантами для экранированного и неэкранированного кабеля. Такие соединители обычно ставят там, где важны надежность фиксации, устойчивость к вибрации и работа в широком климатическом диапазоне.

Что важно проверить перед заменой

Перед подбором аналога стоит сверить три вещи: тип части соединителя, тип патрубка/кабельного ввода и точное сочетание контактов. Для этой серии также важно убедиться в совместимости с ответной частью по размеру корпуса, числу контактов и исполнению поляризации.
