2РТТ32Б8Ш42В

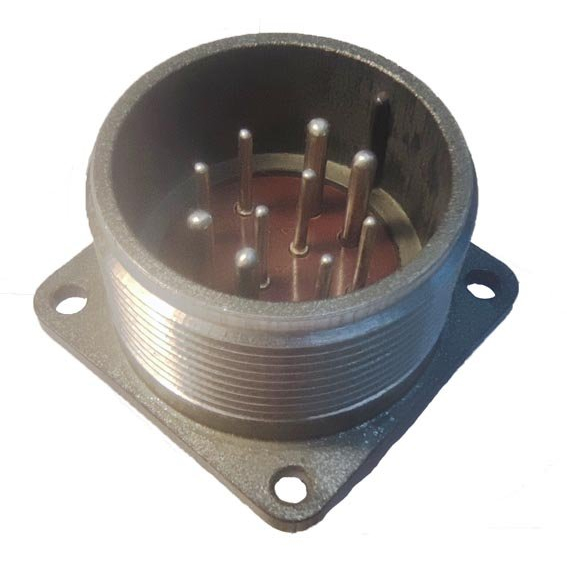

2РТТ32Б8Ш42В — это цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц. По назначению это приборная вилка; соединение у него резьбовое, контакты посеребрённые, а корпус рассчитан на внутренний монтаж.

Что означает обозначение

• 2РТТ — тип соединителя.

• 32 — условный размер корпуса.

• Б8 — исполнение по числу и размеру контактов.

• Ш42В — вилка в конкретном конструктивном варианте.

Основные характеристики

• Количество контактов: 8, диаметр контактов 1,5 мм.

• Максимальный ток на одиночный контакт: до 20 А.

• Максимальное рабочее напряжение: до 700 В, амплитудное значение — до 850 В по отдельным данным из ТУ-описания.

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 1000–5000 МОм, в зависимости от источника и условий нормирования.

• Ресурс: не менее 500 сочленений-расчленений, минимальная наработка 1000 часов.

Условия эксплуатации

Разъём рассчитан на широкий температурный диапазон: примерно от -60 до +100 °C. Он также допускает вибрацию, одиночные и многократные ударные нагрузки и пониженное атмосферное давление, то есть подходит для довольно жёстких условий эксплуатации.

Совместимость и применение

Серия 2РТТ взаимосочленяема с рядом других советских/российских круглых соединителей, включая ШР и 2РТ-А, если совпадают типоразмер и схема контактов. Такие разъёмы обычно применяют в аппаратуре, приборах и промышленной электронике, где нужен надёжный разъёмный ввод без герметизации.

Практически важно

Если вам нужно подбирать ответную часть, стоит смотреть не только на код 2РТТ32Б8Ш42В, но и на число контактов, их диаметр, тип патрубка и исполнение по экранированию кабеля. Для проверки под конкретный проект лучше сверять маркировку с паспортом или ТУ на изделие, потому что в открытых источниках встречаются небольшие расхождения по отдельным параметрам.
