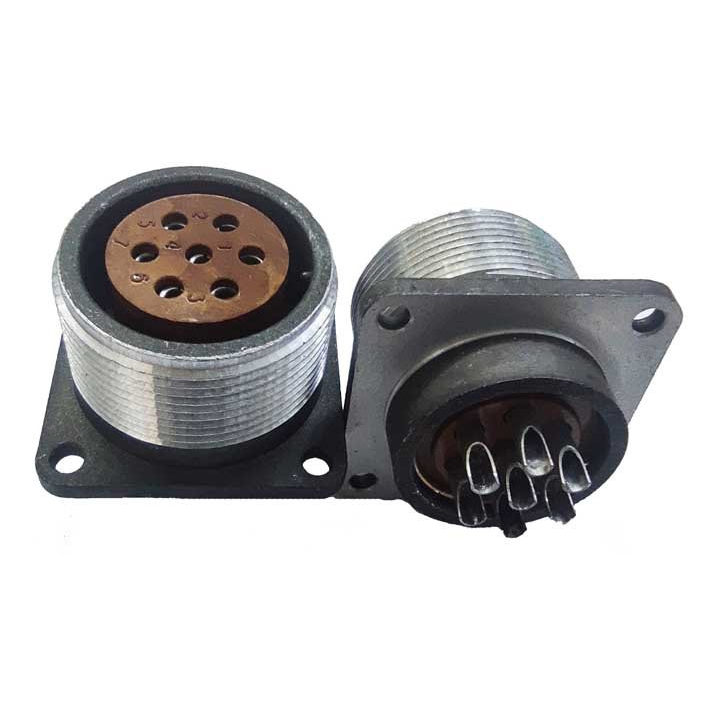

2РТТ32Б8Ш14В

2РТТ32Б8Ш14В — это низкочастотный цилиндрический соединитель серии 2РТТ, блочного исполнения, с резьбовой фиксацией сочленённого положения. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Что означает обозначение

• 2РТТ — пылебрызгозащищённый соединитель.

• 32 — условный размер корпуса.

• Б — приборный вид корпуса.

• 8 — количество контактов.

• Ш — вилка, то есть штыревой разъём.

• 14 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные характеристики

• Максимальный ток на одиночный контакт: 35 А .

• Суммарный ток на соединитель: 175 А .

• Сопротивление контактов: не более 1 мОм .

• Сопротивление изоляции: 5000 МОм в нормальных климатических условиях.

• Ресурс по сочленениям: 500 циклов.

• Диаметр контакта: 2,5 мм .

• Покрытие контактов: серебро .

• Температура эксплуатации: -60…+100 °C .

Конструкция и применение

Это соединитель для объемного монтажа, обычно с металлическим корпусом и карболитовым изолятором. Соединение выполняется резьбовым способом, а поляризация корпусов — одношпоночная . Такой разъём используют там, где нужна надёжная фиксация и работа в жёстких климатических условиях, например в аппаратуре, блоках управления и промышленной электронике.

Габариты и исполнение

Для этой модификации указывают габариты примерно 42 × 40 × 40 мм . В источниках она также проходит как вилка блочная без патрубка .
