2РТТ32Б8Г14В

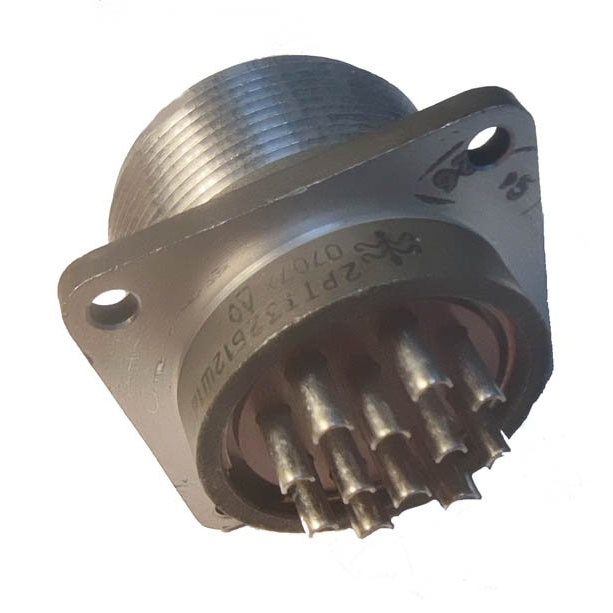

2РТТ32Б8Г14В — это цилиндрический низкочастотный блочный соединитель серии 2РТТ, рассчитанный на работу в электрических цепях постоянного и переменного тока. По обозначению это розетка блочная с корпусом типоразмера 32, на 8 контактов, с сочетанием контактов 14, где используются гнездовые контакты диаметром 2,5 мм.

Что означает обозначение

• 2РТТ — серия соединителей.

• 32 — условный размер корпуса.

• Б — блочный, приборный вариант.

• 8 — число контактов.

• Г14 — сочетание контактов: 8 контактов Ø 2,5 мм.

• В — всеклиматическое исполнение.

Основные особенности

• Резьбовое сочленение.

• Монтаж на панель.

• Подключение проводов пайкой.

• Корпус обычно металлический, изоляционная часть — карболит.

• Контакты имеют серебряное покрытие.

Технические данные

• Максимальное рабочее напряжение: до 850 В.

• Ток на один контакт: до 35 А.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 1000–5000 МОм, в зависимости от источника и условий измерения.

• Ресурс: около 500 сочленений-расчленений.

• Минимальная наработка: 1000 часов.

• Рабочая температура: от −60 до +100 °C.

Где применяется

Такой соединитель используют в радиоэлектронной и радиотехнической аппаратуре, а также в промышленной аппаратуре, где нужен надежный разъем с резьбовым фиксированием и повышенной стойкостью к вибрации и климатическим воздействиям.

Совместимость

По данным справочников, соединители серии 2РТТ взаимосочленяемы с некоторыми соединителями серий ШР и 2РТ-А, если совпадают размер корпуса и схема контактов.
