2РТТ32Б12Ш16В

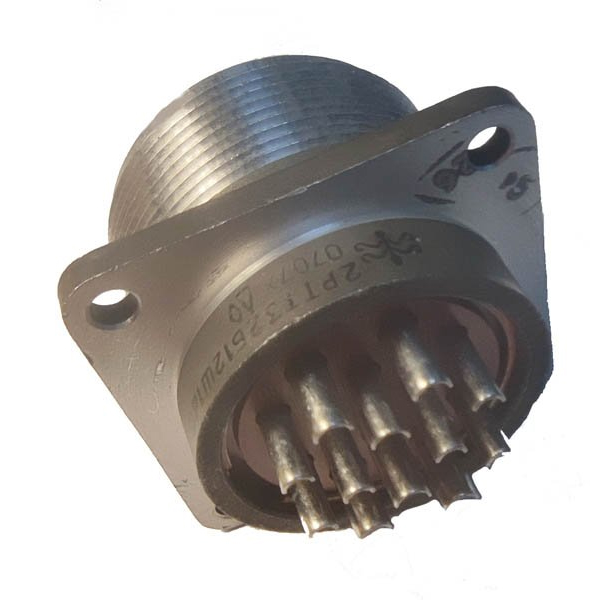

2РТТ32Б12Ш16В — это блочная (приборная) часть цилиндрического низкочастотного пылевлагозащищённого соединителя серии 2РТТ с 12 контактами, условным размером корпуса 32 и резьбовым сочленением; применяется для монтажа в радио‑ и электротехнической аппаратуре при низких частотах (до ~3 МГц) и рабочем напряжении до ~700–850 В в зависимости от нормативов исполнения.

Назначение и конструкция

• Предназначен для работы в цепях постоянного и переменного тока низкой частоты (до 3 МГц).

• Выпускается в блочном (приборном) и кабельном исполнениях; код Б указывает на блочную (встроенную в прибор) вилку без патрубка.

• Состоит из корпуса, изолятора и 12 штырьевых контактов (вилка); поляризация корпуса — одношпоночная; сочленение — резьбовое.

Электрические параметры

• Максимальная рабочая частота примерно 3 МГц.

• Рабочее (максимальное) напряжение в технических описаниях указывается в диапазоне до ~700 В постоянного тока по одному документу и до 850 В (амплитудное значение) в других источниках — конкретное значение зависит от применённых ТУ/исполнения.

• Сопротивление контактов зависит от диаметра контакта (примерно: для 1,5 мм — ~2,5 мОм; 2,5 мм — ~1,0 мОм; 3,5 мм — ~0,75 мОм и т.д.).

Механические и климатические характеристики

• Условный размер корпуса: 32. Количество контактов: 12.

• Температурный диапазон эксплуатации примерно от −60 до +100 °C (в некоторых ТУ до +100°C с выдержкой циклов до +180°C).

• Число сочленений/расчленений не менее ~500 циклов; минимальная наработка около 1000 часов.

• Вибрационная и ударная стойкость рассчитаны на высокие значения (например, синусоидальная вибрация в широком диапазоне частот и ударные ускорения до тысяч м/с² — см. паспортные данные для конкретного исполнения).

Материалы и монтаж

• Корпус металлический, изолятор — карболит или иные конструкционные материалы по ТУ; покрытие контактов — серебрение.

• Монтаж контактных выводов — пайкой (объёмная пайка), монтаж самой вилки — внутренняя установка в панель/блок.

Совместимость и стандарты

• Соединители 2РТТ изготавливаются по ТУ (например, ГЕ0.364.120 ТУ / ГЕ0.364.140 ТУ или эквивалентам) и часто взаимосочленяемы с родственными сериями (ШР, 2РТ-А) при соответствии схемы контактов и поляризации.

Пример применения

• Применяют в радиоэлектронной аппаратуре, измерительных приборах, блоках управления и промышленной технике, где требуется надёжный многоконтактный разъём с резьбовой фиксацией и стойкостью к вибрации и климатическим воздействиям.

Что проверить при выборе/замене

• Точные ТУ/паспорт изделия (максимальное рабочее напряжение для вашего исполнения: 700 В или 850 В), расположение и схему контактов (чертёж), диаметр и тип контактов, способ монтажа и наличие экранирования/патрубка при необходимости, а также совместимость с парной частью (розеткой).

Если нужно, могу прислать: 1) чертёж расположения контактов и распиновку (если у вас есть конкретный паспорт или хотите, чтобы я выбрал из доступных), 2) ссылки на паспорта/ТУ конкретных производителей, или 3) сравнение с аналогичными разъёмами (ШР, 2РТ‑А) по ключевым параметрам.
