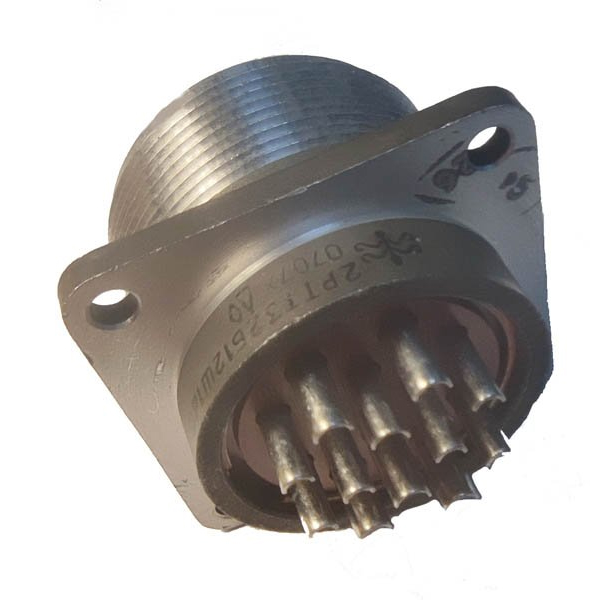

2РТТ32Б12Ш16В

2РТТ32Б12Ш16В — это вилка блочного исполнения из серии 2РТТ, цилиндрический низкочастотный пылебрызгозащищённый соединитель для цепей постоянного и переменного тока. Он рассчитан на работу до 3 МГц, с максимальным рабочим напряжением до 850 В, резьбовым сочленением и одношпоночной поляризацией.

Что означает обозначение

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 32 — условный размер корпуса.

• Б — блочное исполнение, то есть приборная часть без патрубка.

• 12 — количество контактов.

• Ш16 — вариант сочетания контактов по типоразмеру/схеме исполнения в этой серии.

• В — вилка.

Конструктивные особенности

Соединитель относится к цилиндрическим разъёмам с металлическим корпусом и серебряным покрытием контактов. Он предназначен для объёмного монтажа, обычно с пайкой, и выпускается в исполнениях для приборного и кабельного монтажа.

Основные параметры

• Максимальная рабочая частота: до 3 МГц.

• Максимальное рабочее напряжение: до 850 В.

• Число сочленений-расчленений: не менее 500.

• Рабочая температура: от -60 до +100 °C.

• Устойчивость к вибрации и ударным нагрузкам предусмотрена для промышленного применения.

Где обычно применяют

Такой разъём используют в радиоэлектронной и радиотехнической аппаратуре, а также в промышленной аппаратуре, где нужен прочный круглый многоконтактный соединитель с резьбовой фиксацией. Для него важны надёжность контакта, стойкость к вибрации и нормальная работа в широком диапазоне температур.
