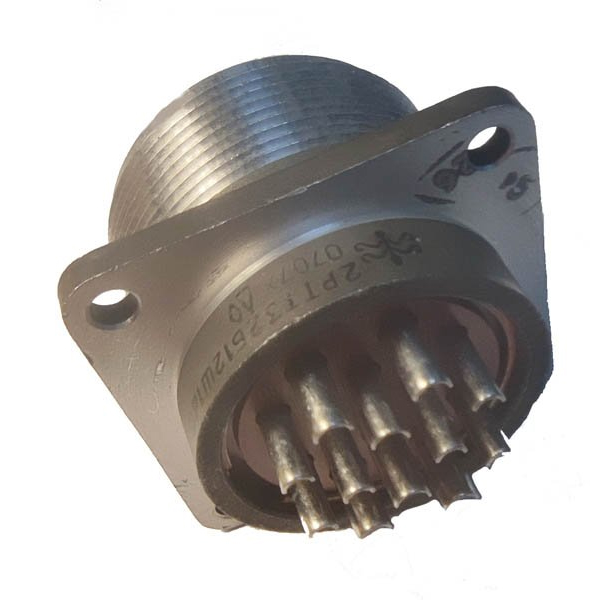

2РТТ32Б12Г16В

2РТТ32Б12Г16В — это цилиндрическая пылебрызгозащищённая розетка серии 2РТТ, рассчитанная на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Что означает обозначение

• 2РТТ — серия цилиндрических низкочастотных соединителей с резьбовым сочленением и одношпоночной поляризацией.

• 32 — условный размер корпуса.

• Б — блочная часть, то есть приборное исполнение без патрубка.

• 12 — число контактов.

• Г — розетка.

• 16 — сочетание контактов по исполнению серии.

Основные характеристики

• Количество контактов: 12.

• Присоединение проводов: пайка.

• Покрытие контактов: серебро.

• Тип соединителя: негерметичный, пылебрызгозащищённый.

• Сочленение: резьбовое.

• Поляризация корпусов: одношпоночная.

Электрические и механические параметры

• Диапазон рабочих частот: до 3 МГц.

• Максимальное рабочее напряжение: до 700 В по одной таблице характеристик, либо до 850 В по данным для серии и исполнения; для практического применения лучше сверяться с паспортом конкретного производителя.

• Сопротивление изоляции: не менее 1000 МОм в одной спецификации и 5000 МОм в другой карточке изделия.

• Минимальная наработка: 1000 часов.

• Ресурс сочленений-расчленений: не менее 500.

Условия эксплуатации

• Рабочая температура: от -60 до +100 °C.

• Есть исполнение для всеклиматической эксплуатации.

• Соединитель допускает вибрацию
