2РТТ3212Ш16В

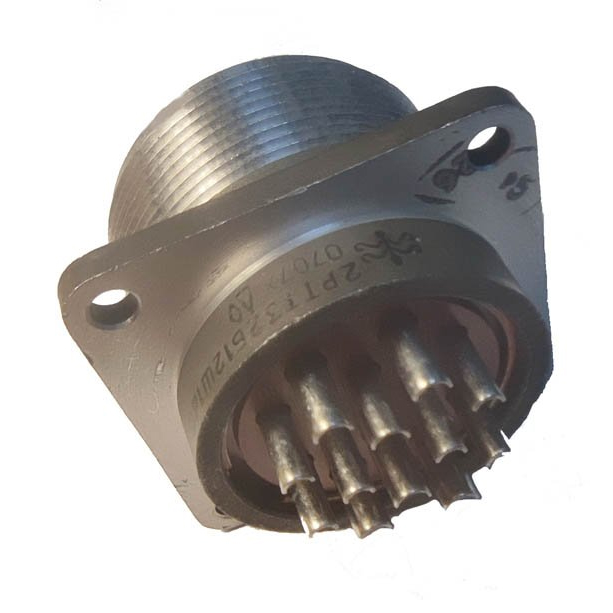

2РТТ3212Ш16В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель серии 2РТТ, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение). По конструкции это соединитель с 12 контактами и резьбовой фиксацией сочленённого положения, с серебряным покрытием контактов и всеклиматическим исполнением «В».

Что означает обозначение

• 2РТТ — серия цилиндрических теплостойких, пылебрызгозащищённых соединителей.

• 32 — условный размер корпуса.

• 12 — количество контактов.

• Ш — вилка, то есть штыревой ответный элемент.

• 16 — сочетание контактов по схеме расположения.

• В — всеклиматическое исполнение.

Конструкция и применение

Этот тип используют в радиоэлектронной и промышленной аппаратуре, где нужен надёжный разъёмный контакт при вибрации, влаге и запылении. Серия 2РТТ выпускается в блочном и кабельном исполнении, с прямыми или угловыми патрубками, а также для экранированных и неэкранированных кабелей. Взаимосочленяемость заявлена с соединителями ШР и 2РТ-А.

Основные параметры

• Максимальное рабочее напряжение: до 850 В.

• Максимальная частота: до 3 МГц.

• Сопротивление изоляции: 1000 МОм в нормальных климатических условиях.

• Минимальная наработка: 1000 ч.

• Число сочленений-расчленений: не менее 500.

• Рабочая температура: от -60 до +100 °C.

• Серия допускает применение в жёстких механических условиях, включая вибрацию и удары.

Практический смысл для выбора

Если вам нужен именно 2РТТ3212Ш16В, важно сверить три вещи: тип корпуса, исполнение кабеля и схему контактов 16, потому что внешне близкие обозначения серии 2РТТ отличаются по монтажу и компоновке. Для монтажа обычно используют пайку, а корпус и изолятор в этой серии часто выполняются из металла и карболита соответственно.
