Назначение и область применения

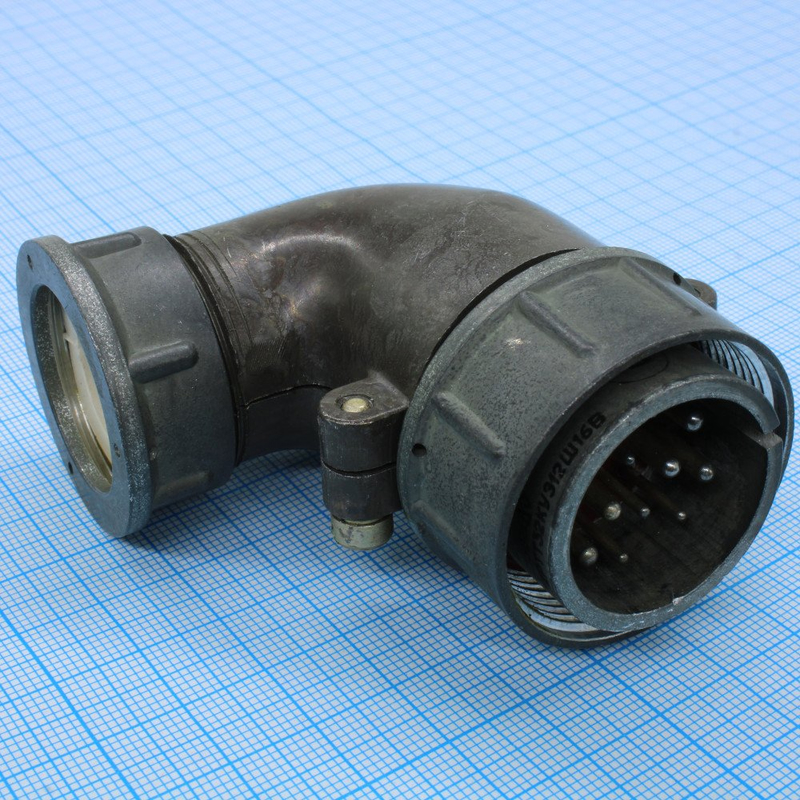

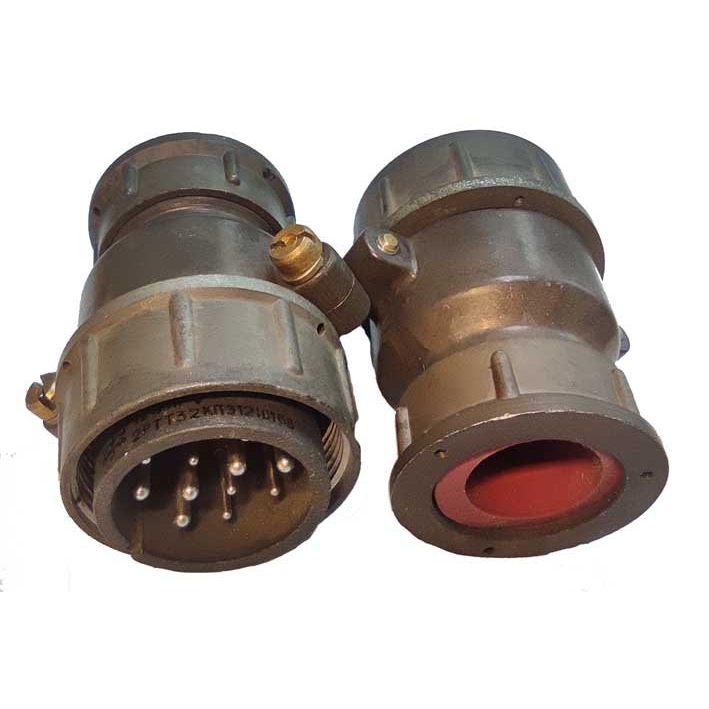

РАЗЪЕМ 2РТТ32КУЭ12Ш16В представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Он применяется в промышленности и электронике как элемент кабельных соединений, обеспечивающий электрический контакт между ответными частями разъёма.

Конструкция рассчитана на эксплуатацию в сложных условиях: заявлена пылебрызгозащищённая конструкция корпуса. При этом разъём не является герметичным и не предназначен для работы в условиях высокой влажности. Это ограничение важно учитывать при выборе места установки и при оценке воздействия окружающей среды.

Конструктивные особенности

В наименовании и предоставленных характеристиках отражены основные особенности исполнения разъёма:

• Тип соединителя: 2РТТ.
• Условный размер корпуса: 32.
• Исполнение корпуса: кабельное, обозначено буквой К.
• Вид патрубка: угловой, обозначен буквой У.
• Тип контактов: штырь, обозначен буквой Ш.
• Материал вставки: карболит.
• Герметичность: отсутствует.

Кабельное исполнение корпуса предназначено для подключения кабеля, а угловой патрубок задаёт направление выхода кабеля относительно оси разъёма. Штыревые контакты образуют одну из ответных частей соединения. Карболитовая вставка выполняет функцию изоляционного элемента и фиксирует контактную часть.

Технические и эксплуатационные параметры

Подтверждённые эксплуатационные показатели, приведённые для данного разъёма, следующие:

1. Минимальная наработка: 1000 часов.
2. Количество сочленений-расчленений: 500.
3. Срок сохраняемости: до 10 лет.

Эти параметры характеризуют ресурс соединения и допустимый срок хранения. Их следует учитывать при планировании периодичности обслуживания и при оценке пригодности разъёма для конкретного объекта.

Условия эксплуатации и ограничения

Разъём 2РТТ32КУЭ12Ш16В подходит для применения в электрических цепях постоянного и переменного тока в составе промышленного и электронного оборудования. Пылебрызгозащищённое исполнение расширяет возможности использования по сравнению с незащищёнными соединителями, однако отсутствие герметичности накладывает ограничения.

Не рекомендуется применять изделие в условиях высокой влажности, при прямом воздействии воды или в среде, где требуется полноценная герметизация соединения. При монтаже следует учитывать кабельное исполнение корпуса и угловой патрубок, а также обеспечивать соответствие разъёма условиям конкретной электрической цепи.

Идентификация товара

Артикул: 7588. Категория: 2РТТ32. Производитель: в предоставленных данных не указан.

В обозначении 2РТТ32КУЭ12Ш16В отражены тип соединителя, условный размер корпуса, кабельное исполнение, угловой патрубок и штыревые контакты. Индексы 12, 16 и В в исходных данных не расшифрованы, поэтому их не следует трактовать как подтверждённые параметры без дополнительной документации.
