Назначение и общие сведения

Согласно имеющемуся описанию, речь идёт о кабельном соединителе цилиндрической формы, который используется в различных электрических и радиоизмерительных устройствах. Разъём относится к типу 2РТТ с резьбовым соединением и предназначен для работы в условиях, требующих защиты от пыли и влаги. Артикул товара — 7586, категория — 2РТТ32. Производитель в предоставленных данных не указан. В характеристиках карточки указан год 2016.

В имеющемся описании товар обозначен как 2РТТ32КПН12Г16В, тогда как в названии карточки указано 2РТТ32КПН12В. Технические сведения ниже приведены по имеющемуся описанию; отдельная расшифровка именно обозначения 2РТТ32КПН12В в предоставленных данных не приведена.

Подтверждённые особенности и технические параметры

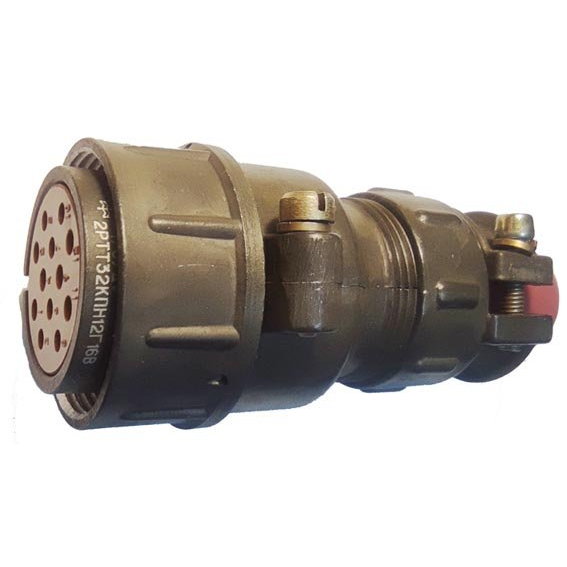

По описанию конструкция соединителя включает корпус условного размера 32, прямой патрубок и гайку патрубка для неэкранированного кабеля. Монтаж выполняется пайкой; допускается применение экранированного или неэкранированного кабеля. Для обозначения 2РТТ32КПН12Г16В указано, что буква Г соответствует части соединителя — розетке.

• Тип соединителя: 2РТТ, разъём с резьбовым соединением.
• Условный размер корпуса: 32.
• Количество контактов: 12.
• Климатическое исполнение: всеклиматическое.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частотный диапазон: до 3 МГц.
• Метод монтажа: пайка.
• Рабочий ток на одиночный контакт: от 20 до 200 А в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон эксплуатации: от -60 до +100 °C.
• Влажность: выдерживает повышенную влажность до 98 % при температуре +40 °C.

Перечисленные параметры относятся к описанию обозначения 2РТТ32КПН12Г16В. Для названия 2РТТ32КПН12В иные значения в предоставленных данных не указаны.

Структура обозначения

В имеющемся описании приведена расшифровка обозначения 2РТТ32КПН12Г16В. Она позволяет понять состав наименования и учесть тип, размер корпуса, вид патрубка и число контактов при подборе соединителя.

1. 2РТТ — тип соединителя.
2. 32 — условный размер корпуса.
3. К — вид корпуса: кабельный.
4. П — вид патрубка: прямой.
5. Н — вид гайки патрубка: для неэкранированного кабеля.
6. 12 — количество контактов.
7. Г — часть соединителя: розетка.
8. 16 — условное число сочетания контактов.
9. В — всеклиматическое исполнение.

Применение

Разъём применяется в электронике и радиотехнике, а также в электрических и радиоизмерительных устройствах. Его используют как кабельный соединитель для коммутации цепей с учётом заявленных электрических и климатических параметров. Всеклиматическое исполнение и стойкость к повышенной влажности позволяют рассматривать его для условий с температурой от -60 до +100 °C и влажностью до 98 % при +40 °C, если это соответствует требованиям конкретной установки.

При выборе следует учитывать тип соединителя 2РТТ, условный размер корпуса 32, число контактов 12, монтаж пайкой и допустимость работы с экранированным или неэкранированным кабелем. Рабочее напряжение до 850 В амплитудного значения и частотный диапазон до 3 МГц указаны в имеющемся описании; их необходимо соотносить с параметрами конкретной цепи. Рабочий ток на одиночный контакт зависит от диаметра контакта и составляет от 20 до 200 А.

Сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют, поэтому в описании они не приводятся.
