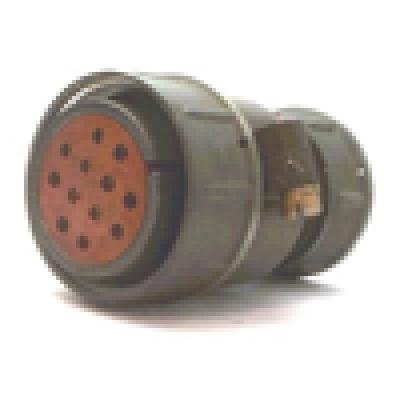

РАЗЪЕМ 2РТТ32КПЭ12В 2016г

Цена:

1100 ₽

Технические характеристики

Разъем 2РТТ32КПЭ12Г16В

Разъем 2РТТ32КПЭ12Г16В представляет собой кабельную розетку с цилиндрической формой, предназначенную для соединения электрических цепей. Он относится к типу разъемов 2РТТ, которые характеризуются теплостойкостью и пылебрызгозащитой .

Структура и характеристики

Обозначение разъема:

2РТТ — тип соединителя.
32 — условный размер корпуса.
К — кабельный вид корпуса.
П — прямой патрубок.
Э — для экранированного кабеля.
12 — количество контактов.
Г — часть соединителя ( розетка ).
16 — обозначение сочетания контактов.
В — всеклиматическое исполнение.

Основные технические характеристики:

Количество контактов: 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
Максимальная токовая нагрузка на одиночный контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
Рабочее напряжение: амплитудное значение до 850 В.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая температура: от -60°C до +100°C.
Климатическое исполнение: всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Конструкция:

Разъем состоит из двух частей: вилки и розетки. Он может быть использован для внутреннего монтажа и подходит как для экранированных, так и для неэкранированных кабелей. Метод монтажа включает объемную пайку.

Применение:

Разъемы 2РТТ32КПЭ12Г16В находят применение в различных областях, включая электротехнику и электронику, где необходимы надежные и устойчивые к внешним воздействиям соединения.Эти разъемы обеспечивают высокую степень защиты от механических повреждений и воздействия окружающей среды, что делает их идеальными для использования в сложных условиях эксплуатации.

Описание

Назначение

Разъем 2РТТ32КПЭ12В (артикул 7587) представляет собой кабельную розетку цилиндрической формы и предназначен для соединения электрических цепей. В каталоге изделие описано в исполнении с полным обозначением 2РТТ32КПЭ12Г16В. Соединитель относится к типу 2РТТ, для которого характерны теплостойкость и пылебрызгозащита, поэтому его применяют там, где требуется устойчивость к внешним воздействиям и механическим нагрузкам.

Розетка рассчитана на объемный монтаж и может использоваться для внутренней установки. Конструкция допускает работу как с экранированными, так и с неэкранированными кабелями, что расширяет область применения изделия.

Расшифровка обозначения

2РТТ — тип соединителя;
32 — условный размер корпуса;
К — кабельный вид корпуса;
П — прямой патрубок;
Э — исполнение для экранированного кабеля;
12 — количество контактов;
Г — часть соединителя, а именно розетка;
16 — обозначение сочетания контактов;
В — всеклиматическое исполнение.

Технические характеристики

Количество контактов: 12, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;
Максимальная токовая нагрузка на одиночный контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм;
Рабочее напряжение: амплитудное значение до 850 В;
Сопротивление изоляции: не менее 5000 МОм;
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
Климатическое исполнение: всеклиматическое, что допускает эксплуатацию в различных условиях окружающей среды;
Год, указанный в карточке товара: 2016.

Конструкция и монтаж

Соединитель состоит из двух ответных частей — вилки и розетки. Присоединение проводников выполняется методом объемной пайки. Корпус кабельного типа с прямым патрубком обеспечивает ввод кабеля и защиту места соединения от пыли и брызг. Исполнение для экранированного кабеля позволяет сохранить экранирование цепи при подключении.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать розетку в условиях, где обычные соединители теряют работоспособность. Пылебрызгозащита и стойкость к нагреву снижают риск повреждения контактов при эксплуатации.

Применение

Разъемы серии 2РТТ32 находят применение в электротехнике и электронике, где необходимы надежные соединения электрических цепей, устойчивые к внешним воздействиям. Розетка подходит для кабельных линий с числом проводников до двенадцати и для цепей с различной токовой нагрузкой благодаря сочетанию контактов двух диаметров.

Изделие востребовано при сборке и ремонте оборудования, работающего в сложных условиях: при перепадах температур, повышенной запыленности и возможном попадании брызг. Для корректной работы рекомендуется подбирать ответную часть того же типоразмера и соблюдать токовые ограничения по каждому контакту.
