Назначение соединителя

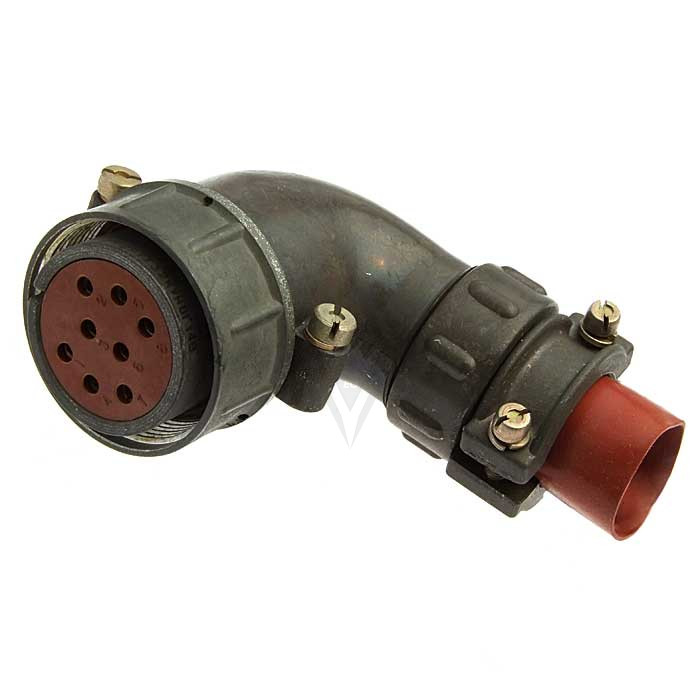

Соединитель 2РТТ32КУН8Г14В производства Элекон — цилиндрический низкочастотный электрический разъём общего назначения, разработанный в системе ГОСТ для радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение).

Разъём применяется в промышленной, военной и специализированной аппаратуре, где предъявляются повышенные требования к надёжности соединения, вибро- и ударостойкости, а также к всеклиматической пригодности. Конструкция рассчитана на эксплуатацию в составе ответственных изделий, где недопустимы отказы коммутации.

Подтверждённые особенности конструкции

Изделие относится к типу цилиндрических низкочастотных негерметичных соединителей с резьбовой фиксацией сочленённого положения. Условный размер корпуса — 32. Типоконструкция «КУН» обычно представляет собой розетку с кожухом, предназначенную для монтажа на панель.

Климатическое исполнение — всеклиматическое. Буква «В» в обозначении указывает именно на всеклиматическое исполнение, что подтверждает пригодность изделия к работе в широком диапазоне внешних условий.

• Диапазон рабочих температур — от примерно минус 60 до плюс 100 градусов Цельсия.
• Максимальный рабочий ток на контакт — до около 35 А (зависит от диаметра контактной пары).
• Сопротивление контактов — не превышает единиц миллиом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Общее число сочленений–расчленений — не менее 500.
• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости — около 15 лет.
• Синусоидальная вибрация — до примерно 300 м/с².
• Одиночные удары — до около 10 000 м/с².

Обозначение и исполнение

В маркировке 2РТТ32КУН8Г14В заложена информация о типе и конструктивных особенностях изделия. Сочетание «2РТТ» указывает на серию цилиндрических низкочастотных соединителей, «32» — на условный размер корпуса, «КУН» — на типоконструкцию розетки с кожухом для панельного монтажа, «В» — на всеклиматическое исполнение.

Обозначение «5» в записи «Элекон „5“» обычно относится к виду приёмки или дополнительному обозначению исполнения по требованиям завода-изготовителя. Для данного товара в системе VirtueMart указана приёмка «5», а также год выпуска — 2015.

Применение и условия эксплуатации

Соединитель востребован в тех областях, где требуется надёжная передача электрических сигналов и питания между блоками аппаратуры. Благодаря всеклиматическому исполнению и стойкости к механическим нагрузкам изделие подходит для эксплуатации в составе промышленного и специального оборудования.

Резьбовая фиксация сочленённого положения обеспечивает устойчивость соединения при вибрациях и ударах, что особенно важно для подвижных и транспортируемых объектов. Негерметичное исполнение предполагает использование в условиях, где не требуется полная герметизация стыка, но при этом сохраняется работоспособность в заданном климатическом диапазоне.

Технические характеристики

• Артикул: 50707.
• Категория: 2РТТ32.
• Производитель: Элекон.
• Приёмка: «5».
• Год выпуска: 2015.
• Тип: цилиндрический, низкочастотный, негерметичный, с резьбовой фиксацией.
• Условный размер корпуса: 32.
• Типоконструкция: КУН (розетка с кожухом для монтажа на панель).
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частота: до 3 МГц.

Краткое резюме

2РТТ32КУН8Г14В Элекон «5» — надёжный цилиндрический низкочастотный соединитель общего назначения, изготовленный в соответствии с требованиями ГОСТ. Он сочетает всеклиматическое исполнение, стойкость к вибрационным и ударным нагрузкам, а также длительный срок сохраняемости, что делает его пригодным для ответственной радиоэлектронной и радиотехнической аппаратуры.
