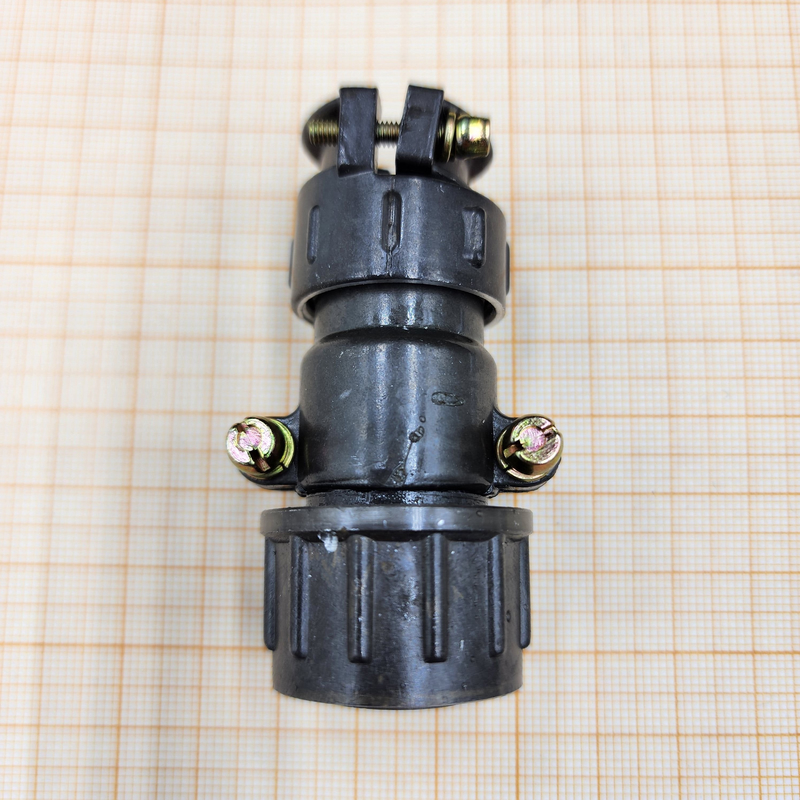

Назначение соединителя 2РТТ32КУН4В

Соединитель 2РТТ32КУН4В представляет собой низкочастотный цилиндрический электрический разъем объемного монтажа. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и систем автоматики. Конструкция с резьбовой фиксацией обеспечивает надежное механическое соединение ответных частей и стабильный электрический контакт в условиях вибрации и умеренных механических нагрузок.

Изделие относится к категории 2РТТ32 и рассчитано на применение в аппаратуре, где требуется разъемное соединение с повышенной устойчивостью к внешним воздействиям. Соединитель обеспечивает передачу сигналов и питающих напряжений в низкочастотном диапазоне, что делает его востребованным в блочной и модульной аппаратуре.

Подтвержденные технические особенности

Соединитель 2РТТ32КУН4В имеет следующие заявленные характеристики, подтвержденные каталожными данными производителя:

• Тип соединителя: цилиндрический, объемного монтажа с резьбовой фиксацией ответных частей.
• Количество контактов: 4.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочий частотный диапазон: постоянный ток и переменный ток частотой до 3 МГц.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Материал корпуса: металл, обеспечивающий механическую прочность и экранирование от внешних электромагнитных помех.
• Изолятор: специальный диэлектрический материал, обеспечивающий надежную изоляцию контактов.

Резьбовая фиксация корпуса предотвращает самопроизвольное расчленение соединителя при вибрационных и ударных воздействиях. Металлический корпус защищает внутренние элементы от механических повреждений и способствует отводу тепла при прохождении рабочих токов.

Применение и условия эксплуатации

Соединитель 2РТТ32КУН4В применяется в составе электрических схем в следующих областях:

• Электронная аппаратура общего и специального назначения.
• Системы автоматики и управления технологическими процессами.
• Промышленное оборудование с блочно-модульной компоновкой.
• Измерительные и контрольные устройства.

Изделие рассчитано на работу в закрытых помещениях и внутри корпусов аппаратуры. Расширенный температурный диапазон позволяет использовать соединитель как в отапливаемых производственных цехах, так и в неотапливаемых технических отсеках, где возможны отрицательные температуры окружающей среды. Соединитель сохраняет работоспособность при температуре до минус 60 градусов Цельсия, что важно для аппаратуры, размещаемой в неблагоприятных климатических зонах.

Год выпуска изделия, указанный в карточке товара, — 2013. Артикул для учета и заказа — 6121. Наименование модели 2РТТ32КУН4В полностью соответствует обозначению в технической документации и используется для идентификации при подборе ответной части и комплектующих.

Особенности монтажа и конструктивного исполнения

Объемный монтаж предполагает пайку проводников к контактам соединителя с последующей фиксацией кабеля. Такая схема обеспечивает низкое переходное сопротивление и высокую ремонтопригодность — при необходимости проводники можно перепаять без замены всего разъема. Количество контактов, равное четырем, позволяет использовать соединитель как для передачи сигналов управления, так и для подвода питания к маломощным узлам.

Конструкция цилиндрического корпуса с металлической оболочкой обеспечивает защиту от электростатических разрядов и наведенных помех. Изолятор контактной группы изготовлен из материала с высокими диэлектрическими свойствами, что гарантирует отсутствие пробоя между контактами при рабочем напряжении до 850 В амплитудного значения.
