Назначение соединителя

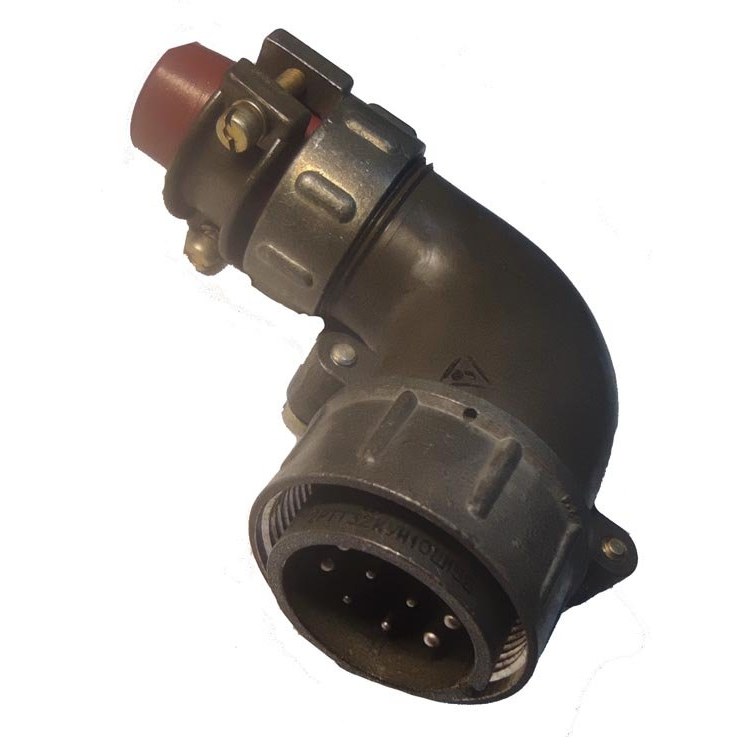

2РТТ32КУН4Ш13В «Элекон 5» — низкочастотный цилиндрический соединитель объемного монтажа, выпускаемый АО «Завод Элекон». Изделие представляет собой кабельную вилку с прямым патрубком и гайкой, предназначенную для монтажа неэкранированным кабелем. Соединитель применяется для работы в электрических цепях постоянного и переменного тока и обеспечивает резьбовую фиксацию сочлененного положения.

Основное назначение — надежное электрическое соединение проводников в условиях повышенных механических нагрузок. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации, что отличает данную серию от соединителей с байонетным или push-pull замком.

Подтвержденные технические особенности

Конструкция и электрические параметры соединителя определяют его применение в ответственных цепях. Ниже перечислены характеристики, заявленные для данной модели и серии 2РТТ в целом.

• Максимальное рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочий ток на контакт — до 20 А.
• Диаметр контакта — 1,5 мм.
• Тип монтажа — объемный, неэкранированным кабелем.
• Исполнение — кабельная вилка с прямым патрубком и гайкой.
• Виброустойчивость подтверждена для синусоидальной вибрации в широком диапазоне частот.

Совокупность перечисленных параметров — высокое рабочее напряжение, значительный ток на контакт и стойкость к вибрации — определяет область применения изделия. Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, где требуется стабильный контакт при механических воздействиях.

Применение и особенности серии

Серия 2РТТ производства «Элекон» широко востребована в радиотехнике и промышленности. Соединители этого семейства используются в различных электрических системах, где необходимо надежное соединение с высокой виброустойчивостью. Типичные условия эксплуатации предполагают наличие постоянной или переменной вибрации, толчков и других механических нагрузок, при которых резьбовой способ фиксации оказывается предпочтительным.

Кабельная вилка с прямым патрубком удобна для монтажа неэкранированного кабеля: прямой вывод упрощает прокладку жгута и снижает изгибающие усилия на месте пайки или заделки. Гайка обеспечивает плотное и предсказуемое затягивание сочленения, что особенно важно в цепях с рабочим напряжением до 850 В.

Объемный монтаж подразумевает заделку проводников непосредственно в корпусе соединителя, без применения печатной платы. Это делает изделие пригодным для приборов, пультов, блоков питания и промышленной автоматики, где применяется проводной монтаж.

Условия приемки и учетные данные

Соединитель поставляется с приемкой «5», что соответствует повышенным требованиям к качеству и контролю выпускаемой продукции. Год выпуска — 2015. Артикул изделия в каталоге — 50706, категория — 2РТТ32. Совместимость с конкретными ответными частями и кабелями определяется типом разъема и диаметром контакта 1,5 мм; перед применением рекомендуется сверять эти параметры с документацией на сопрягаемое изделие.

При монтаже следует учитывать максимальный рабочий ток на контакт 20 А и не превышать заявленное рабочее напряжение. Сопротивление изоляции не менее 5000 МОм в нормальных условиях подтверждает пригодность соединителя для цепей, чувствительных к утечкам, при соблюдении штатных условий эксплуатации.
