Назначение соединителя

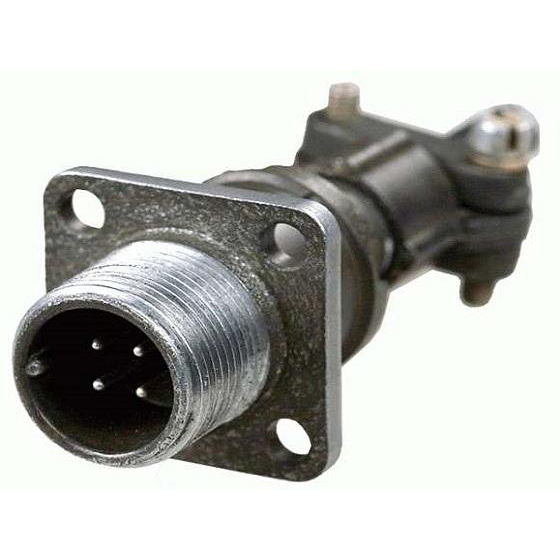

Соединитель 2РТТ32КУН4Г13В «Элекон» «5» относится к серии низкочастотных цилиндрических разъёмов типа 2РТТ. Такие изделия предназначены для соединения электрических цепей постоянного и переменного тока в составе промышленных и специальных изделий. Основная задача соединителя — обеспечить надёжное электрическое сочленение «вилка–розетка» между отдельными блоками, узлами и кабельными сборками.

Изделие применяется для объёмного монтажа, то есть для соединения цепей внутри приборов и устройств, где требуется компактное и устойчивое к нагрузкам контактное соединение. Резьбовая фиксация ответных частей позволяет сохранять сочленение даже при вибрациях и механических воздействиях, что важно для бортовой и стационарной аппаратуры.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, указанные для данной модели. Значения приведены в том виде, в каком они заявлены в описании товара.

• Тип изделия — низкочастотный цилиндрический соединитель серии 2РТТ.
• Исполнение — с резьбовой фиксацией сочленения.
• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Максимальная рабочая частота — до 3 МГц.
• Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Ресурс сочленения–расчленения — ориентировочно до 500 циклов.
• Срок сохраняемости — порядка 10–15 лет при соблюдении условий хранения.
• Буквенное обозначение «В» — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и при повышенной влажности.
• Отметка «5» — вариант исполнения по системе приёмки или тип разряда, принятый на производителе.
• Приёмка — «5».
• Год — 2015.

Применение

Соединитель используется в электрических цепях с напряжением до 850 В (амплитудное значение) и частотой тока до 3 МГц. К типовым областям применения относятся бортовые и стационарные радиотехнические, измерительные и другие электронные устройства. Благодаря всеклиматическому исполнению изделие может эксплуатироваться в широком диапазоне температур и при повышенной влажности.

Резьбовое сочленение и стойкость к вибрациям делают соединитель пригодным для аппаратуры, работающей в условиях механических нагрузок. Объёмный монтаж позволяет использовать его при сборке блоков, модулей и кабельных соединений внутри корпусов приборов.

Краткие сведения

1. Наименование: 2РТТ32КУН4Г13В Элекон «5».
2. Артикул: 50705.
3. Категория: 2РТТ32.
4. Производитель: Элекон.
5. Приёмка: «5».
6. Год: 2015.

Условия эксплуатации и хранения

Изделие рассчитано на работу в диапазоне температур окружающей среды примерно от минус 60 до плюс 100 градусов Цельсия и на повышенную влажность. При соблюдении условий хранения срок сохраняемости составляет порядка 10–15 лет. Ресурс сочленения–расчленения — ориентировочно до 500 циклов, что определяет ресурс многократных подключений и отключений в процессе эксплуатации и обслуживания аппаратуры.
