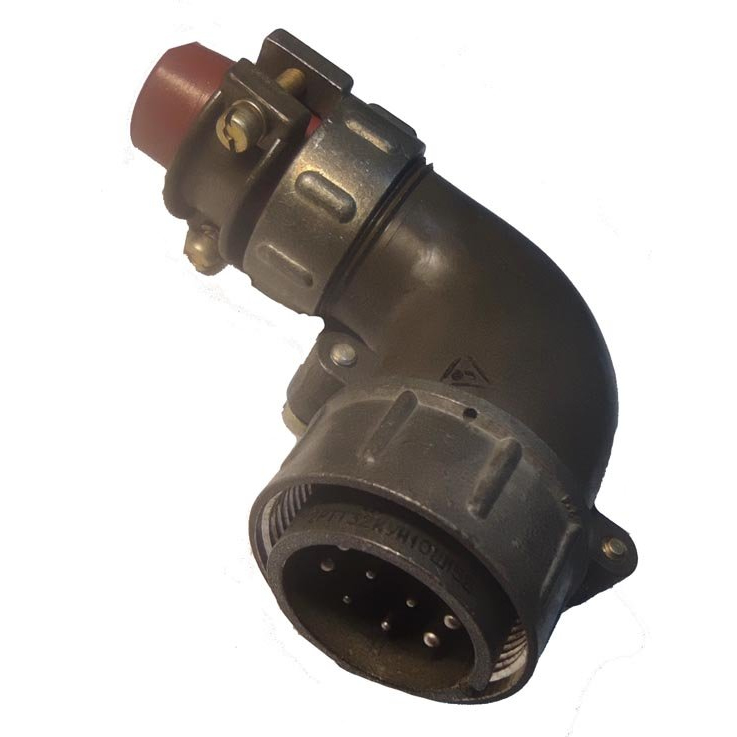

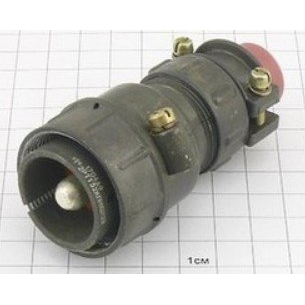

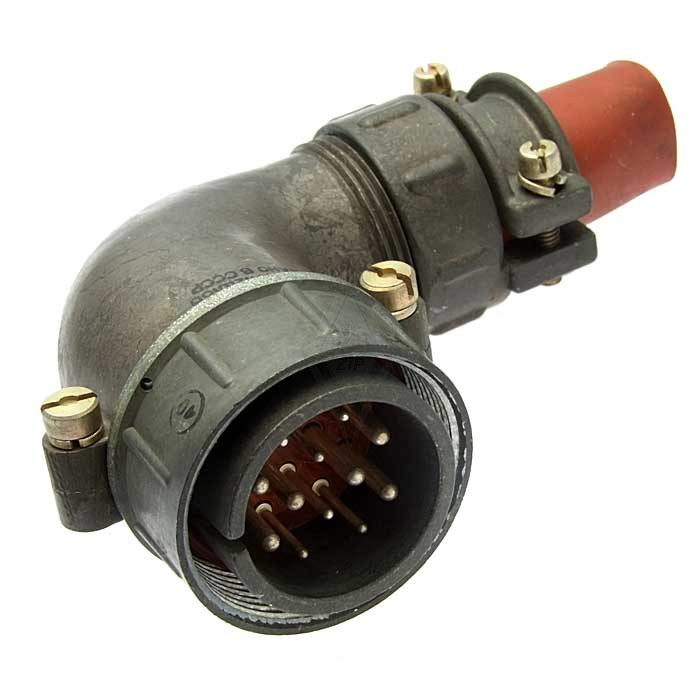

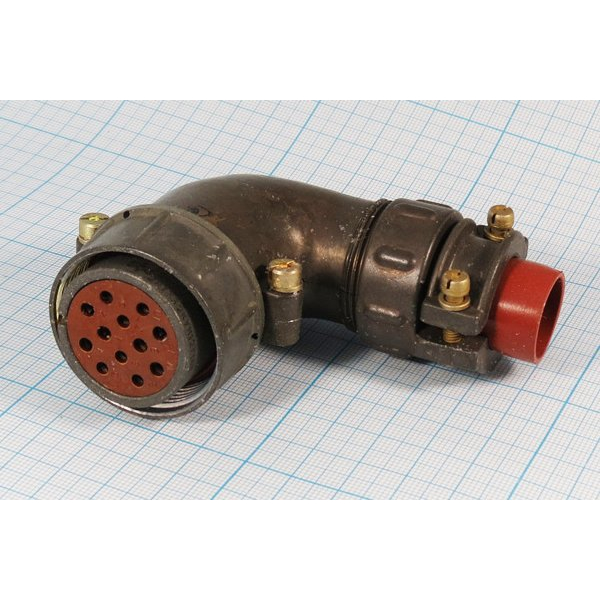

2РТТ32КУН1Ш12В 2015г «5» Элекон

Цена:

3800 ₽

В наличии: 115 шт.

Производитель: Элекон

Технические характеристики

2РТТ32КУН1Ш12В — это цилиндрический герметичный соединитель производства АО «Завод Элекон» с приемкой «5» (ВП, ПЗ), предназначенный для надежного соединения в различных электрических системах.

Он рассчитан на рабочее напряжение до 850 В и ток на контакт от 20 до 35 А в зависимости от диаметра контактов (1,5 или 2,5 мм), с максимальным током на разъем до 210 А. Сопротивление контактов минимально — не более 2,5 мОм для контактов Ø1,5 мм и 1,0 мОм для Ø2,5 мм.

Соединитель всеклиматического исполнения (В), работает в диапазоне температур от -60 до +100 °C при влажности до 98% и атмосферном давлении от 1,33·10⁻⁴ Па до 50,6·10⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, многократные удары 150 g и однократные до 1000 g.

Это кабельная вилка с одношпоночной поляризацией корпусов и серебряным покрытием контактов, предназначена для внутреннего монтажа пайкой или объемного способа, с возможностью экранирования. Обеспечивает до 500 сочленений и срок хранения до 15 лет, часто используется в военной и промышленной технике.

Описание

Назначение соединителя 2РТТ32КУН1Ш12В

2РТТ32КУН1Ш12В — цилиндрический герметичный соединитель производства АО «Завод Элекон» с приемкой «5» (ВП, ПЗ). Изделие предназначено для надёжного электрического соединения в составе различных электрических систем. Кабельная вилка применяется для внутреннего монтажа пайкой или объёмным способом, с возможностью экранирования.

Благодаря всеклиматическому исполнению и высокой стойкости к механическим нагрузкам соединитель востребован в военной и промышленной технике, где требуется стабильная работа в жёстких условиях эксплуатации.

Подтверждённые технические особенности

Электрические параметры

Рабочее напряжение — до 850 В.
Ток на контакт — от 20 до 35 А в зависимости от диаметра контактов (1,5 или 2,5 мм).
Максимальный ток на разъём — до 210 А.
Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм.
Покрытие контактов — серебряное.

Условия эксплуатации

Всеклиматическое исполнение (В).
Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
Влажность — до 98 процентов.
Атмосферное давление — от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.
Вибрация — 1–5000 Гц с ускорением 30 g.
Акустические шумы — до 170 дБ.
Многократные удары — 150 g, однократные — до 1000 g.

Конструктивные особенности

Тип корпуса — цилиндрический герметичный.
Поляризация корпусов — одношпоночная.
Способ монтажа — внутренний, пайкой или объёмным способом.
Возможность экранирования.
Ресурс — до 500 сочленений.
Срок хранения — до 15 лет.

Применение и приёмочные данные

Соединитель 2РТТ32КУН1Ш12В применяется в электрических системах военной и промышленной техники, где необходимы герметичность, стойкость к вибрации, ударам и акустическим шумам, а также работа в широком диапазоне температур и при пониженном атмосферном давлении.

Изделие выпускается с приемкой «5» (ВП, ПЗ), что подтверждает его соответствие требованиям, предъявляемым к ответственным узлам. Год выпуска — 2015. Артикул — 50704. Категория — 2РТТ32. Производитель — Элекон.

Одношпоночная поляризация корпусов исключает неправильное сочленение, а серебряное покрытие контактов обеспечивает минимальное переходное сопротивление и стабильность электрического контакта на протяжении всего срока службы. Возможность экранирования позволяет использовать соединитель в цепях, где требуется защита от электромагнитных помех.
