Назначение и область применения

Разъём 2РТТ32КУН1Ш12В «5» представляет собой цилиндрический электрический соединитель серии 2РТТ, предназначенный для коммутации силовых цепей постоянного и переменного тока в составе стационарного и мобильного электрооборудования. Изделие ориентировано на эксплуатацию в условиях повышенных токовых нагрузок и неблагоприятных климатических воздействий.

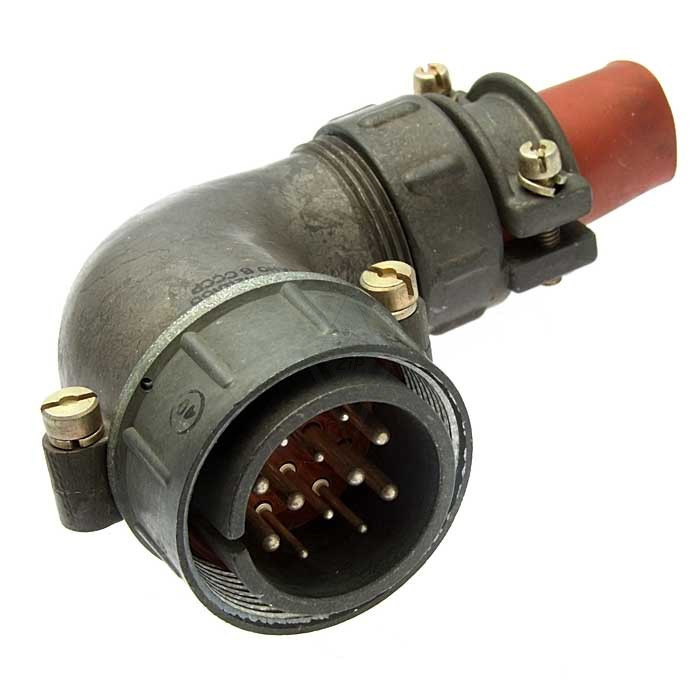

Данная модель относится к низкочастотным круглым разъёмам ручного соединения. Конструктивно это кабельная вилка с угловым патрубком, которая монтируется непосредственно на кабель и сочленяется с ответной розеткой соответствующего типоразмера 2РТТ32. Благодаря такому исполнению обеспечивается надёжный электрический контакт при подключении питания к узлам аппаратуры, размещённым в стеснённых условиях или требующим бокового подвода кабеля.

Разъём рассчитан на применение в изделиях, где предъявляются повышенные требования к стойкости против вибрационных и ударных нагрузок, а также к сохранению рабочих характеристик в широком диапазоне температур и влажности. Типовые области использования включают промышленное оборудование, передвижные установки, источники питания и силовые распределительные системы.

Расшифровка условного обозначения

Маркировка изделия содержит структурированную информацию о его конструктивных особенностях и электрических параметрах. Понимание обозначения позволяет точно идентифицировать разъём и подобрать совместимую ответную часть.

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический, негерметичный, предназначенный для внутреннего монтажа;
• 32 — условный номер габаритного размера корпуса;
• К — вид корпуса «кабельный», то есть кабельная вилка;
• У — патрубок угловой;
• Н — нормальные габариты и конструкция;
• 12 — сочетание контактов, в данном случае один контакт диаметром 9 мм;
• В — всеклиматическое исполнение, обеспечивающее работу в широком диапазоне температур и влажности;
• «5» — обозначение модификации или партии, используемое конкретным производителем или поставщиком.

Электрические и механические характеристики

Изделие рассчитано на значительные токовые нагрузки. Номинальный ток на один контакт достигает 200 А, что для данного одноконтактного исполнения определяет и общий ток разъёма. Максимальное амплитудное напряжение цепи составляет 850 В, что соответствует приблизительно 700 В действующего значения.

Контактная группа изготавливается из серебра, благодаря чему достигается низкое переходное сопротивление — не более 0,15 мОм, а также высокая стойкость к окислению и стабильность соединения в течение длительного срока службы. Это особенно важно при коммутации силовых цепей, где нагрев контактов и потери напряжения должны быть минимальными.

Конструкция разъёма рассчитана на продолжительную наработку в тяжёлых условиях эксплуатации, включая воздействие вибраций и ударных нагрузок. Серия 2РТТ рассчитана на десятки тысяч циклов сочленения и расчленения, что подтверждает её пригодность для многократного использования в обслуживаемом оборудовании.

Совместимость и монтаж

Для создания полноценного разъёмного соединения вилка 2РТТ32КУН1Ш12В «5» должна использоваться совместно с розеткой того же типоразмера 2РТТ32 и с соответствующим сочетанием контактов. При подборе ответной части необходимо учитывать габарит корпуса 32, вид контактов и климатическое исполнение, чтобы обеспечить механическую и электрическую совместимость.

Монтаж вилки осуществляется на кабель с учётом углового расположения патрубка. Такое решение позволяет оптимально организовать подвод кабеля в условиях ограниченного пространства, снижая изгибающие нагрузки на место ввода и повышая общую надёжность соединения.
