Назначение соединителя 2РТТ32КУН1Г12В

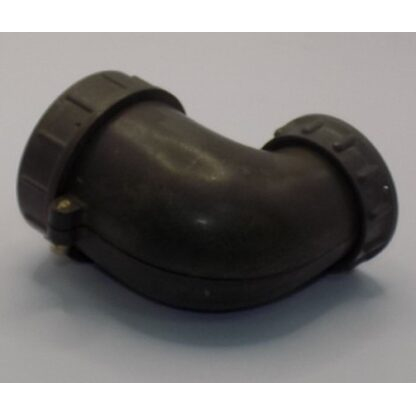

2РТТ32КУН1Г12В Элекон «5» — это розетка (разъём) промышленной серии 2РТТ, выпускаемая заводом АО «ЭЛЕКОН». Изделие относится к классу пылебрызгозащищённых соединителей, предназначенных для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется для внутреннего монтажа и выпускается во всеклиматическом исполнении в соответствии с техническими условиями ТУ ГЕО.364.120ТУ. Основная задача изделия — обеспечить надёжное и герметичное электрическое соединение цепей в условиях повышенной запылённости и воздействия влаги, что делает его пригодным для эксплуатации в составе промышленного и приборного оборудования.

Подтверждённые особенности и технические параметры

Конструкция и электрические характеристики соединителя определяются его принадлежностью к серии 2РТТ и условным обозначением 2РТТ32КУН1Г12В. Ниже перечислены параметры, заявленные в описании изделия.

• Рабочий ток на контакт — от 20 до 200 А.
• Количество сочленений — до 500 циклов.
• Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Поляризация корпусов — одношпоночная.
• Покрытие контактов — серебро.
• Условный размер корпуса — 32 мм.
• Количество контактов — 12.
• Приёмка — «5».
• Год выпуска — 2015.

Расшифровка обозначения включает элемент КУН, который указывает на кабельное неэкранированное исполнение и неподвижное положение ответной части. Монтаж возможен объёмный или пайкой, при этом соединитель рассчитан как на экранированный, так и на неэкранированный кабель.

Состав и конструктивные особенности

Изделие входит в состав соединительного комплекта, который включает вилку и розетку. Обе части могут быть выполнены в приборном или кабельном варианте, что позволяет подбирать конфигурацию под конкретное оборудование. Розетка 2РТТ32КУН1Г12В представляет собой кабельную неэкранированную часть с неподвижным креплением.

Пылебрызгозащищённое исполнение корпуса обеспечивает защиту контактной группы от проникновения пыли и брызг, а одношпоночная поляризация исключает неправильное сочленение частей разъёма. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при больших рабочих токах.

Применение

Соединитель 2РТТ32КУН1Г12В используется в промышленных и приборных системах, где требуется надёжное соединение электрических цепей. Благодаря широкому диапазону рабочих температур и пылебрызгозащищённой конструкции он подходит для эксплуатации в тяжёлых климатических условиях.

Типовые области применения включают силовые и сигнальные линии постоянного и переменного тока, а также цепи с частотой до 3 МГц при напряжении до 850 В. Изделие востребовано в составе промышленного оборудования, приборных комплексов и систем внутреннего монтажа, где важны герметичность, механическая прочность и стабильность контактного соединения при токах на контакт от 20 до 200 А и ресурсе до 500 сочленений.
