Назначение и область применения

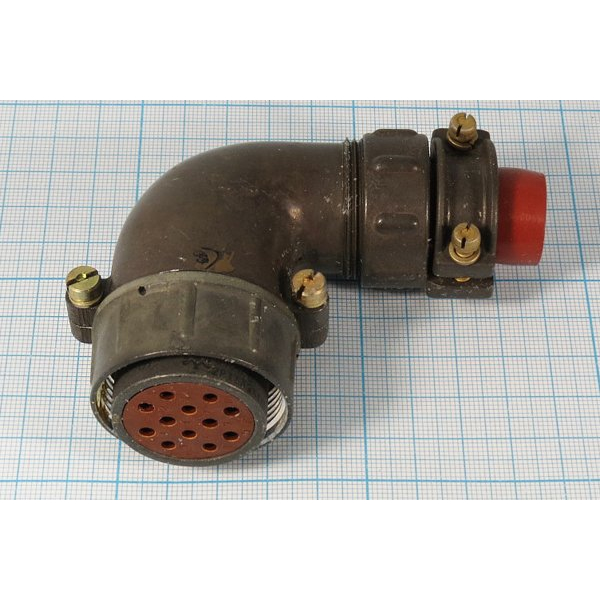

Электрический цилиндрический низкочастотный соединитель 2РТТ32КУН12В представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие используется при построении объёмного монтажа с резьбовой фиксацией, что обеспечивает надёжное механическое соединение и стабильный электрический контакт в условиях эксплуатации с повышенными требованиями к виброустойчивости и герметичности.

Соединитель является прямой заменой модели ШР32У12НШ1 и применяется в приборных и кабельных соединениях различного электротехнического оборудования. Конструкция допускает использование в составе пылебрызгозащищённых узлов с резиновыми кожухами, что расширяет сферу применения изделия и позволяет эксплуатировать его в сложных условиях окружающей среды.

Конструктивные особенности и обозначение

Маркировка 2РТТ32КУН12В содержит полную информацию о конструктивном исполнении соединителя. Расшифровка обозначения:

• 2РТТ32 — серия цилиндрических низкочастотных электрических соединителей;
• Г — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и климатических условий;
• КУН — кабельный прямой патрубок с гайкой для фиксации, для неэкранированного кабеля;
• 12 — количество контактов;
• В — розетка кабельная.

Условное сочетание контактов 16 (12Г16В) определяет схему расположения и назначения контактных элементов, обеспечивая совместимость с соответствующими вилками этой серии. Изделие рассчитано на неэкранированный кабель, что упрощает монтаж и снижает требования к разделке кабельной продукции.

Технические характеристики

Соединитель 2РТТ32КУН12В обладает следующими подтверждёнными электрическими и механическими параметрами:

• рабочее напряжение — до 700 В амплитудного значения;
• ток на контакт — от 10 до 25 А;
• сопротивление изоляции — не менее 1000 МОм;
• температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия;
• температура смены — до плюс 180 градусов Цельсия;
• вибрационные нагрузки — от 1 до 1000 Гц при ускорении до 100 метров в секунду за секунду (10g);
• удары одиночного действия — до 10000 метров в секунду за секунду (1000g);
• удары многократного действия — до 1500 метров в секунду за секунду (150g);
• линейные нагрузки — до 2000 метров в секунду за секунду (200g);
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — не менее 500 циклов;
• срок хранения — 15 лет.

Монтаж и эксплуатация

Кабельная розетка монтируется на неэкранированный кабель через прямой патрубок и фиксируется гайкой, что обеспечивает плотное прилегание и защиту места ввода от механических воздействий. Резьбовая фиксация сочленяемых частей гарантирует стабильность соединения даже при значительных вибрационных и ударных нагрузках.

Изделие предназначено для объёмного монтажа и может применяться как в стационарных установках, так и в оборудовании, подверженном перемещениям и динамическим воздействиям. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать соединитель на открытом воздухе и в неотапливаемых помещениях без снижения эксплуатационных характеристик.

Благодаря замене модели ШР32У12НШ1 сохраняется полная совместимость по посадочным размерам, схеме контактов и электрическим параметрам, что упрощает модернизацию действующего оборудования без изменения конструкции ответных частей.
