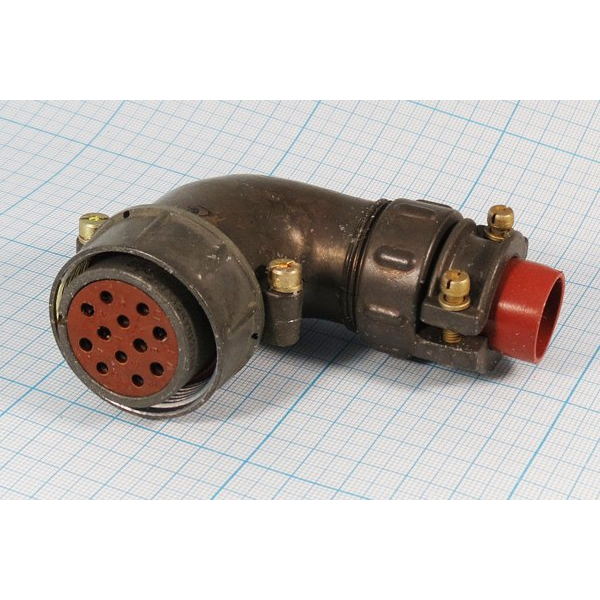

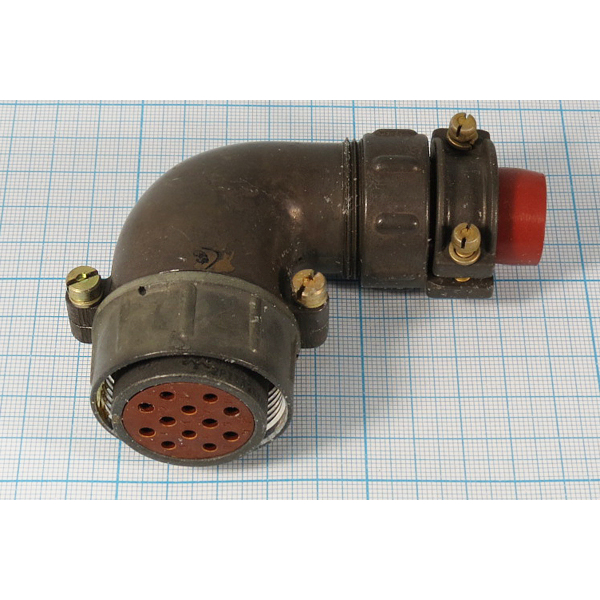

2РТТ32КУН12В (ЗАМЕНА ШР32У12НШ1 РОЗЕТКИ КАБЕЛЬНЫЕ) 2016г

Цена:

1050 ₽

Технические характеристики

2РТТ32КУН12Г16В (ЗАМЕНА ШР32У12НШ1 РОЗ КАБ)

2РТТ32КУН12Г16В — это низкочастотный цилиндрический электрический соединитель (розетка кабельная), предназначенный для надежного соединения электрических цепей переменного и постоянного тока в различных системах.

Описание

Это кабельная розетка серии 2РТТ с резьбовой фиксацией, объемного монтажа, для неэкранированного кабеля. Она заменяет модель ШР32У12НШ1 и имеет всеклиматическое исполнение (В), что позволяет использовать ее в широком диапазоне условий.

Технические характеристики

Рабочий ток на контакт: 10 А или 25 А.
Максимальное рабочее напряжение: до 700 В (амплитудное).
Количество контактов: 12.
Рабочая частота: до 3 МГц.
Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.

Климатические параметры

Работает при температурах от -60°C до +100°C, выдерживает смену температур до +180°C и пониженное давление до 1,3×10⁻⁴ Па.

Механические свойства

Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), одиночные удары до 10000 м/с², многократные до 1500 м/с² и линейные нагрузки до 2000 м/с². Наработка — минимум 1000 часов, срок сохраняемости — 15 лет при 500 сочленениях.

Описание

Назначение и область применения

Кабельная розетка 2РТТ32КУН12В представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие используется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и других устройств, где требуется разъемное соединение с высокой надежностью фиксации и устойчивостью к внешним воздействиям.

Модель является прямой заменой розетки ШР32У12НШ1 и сохраняет совместимость по посадочным размерам, схеме расположения контактов и способу монтажа. Конструкция предусматривает резьбовую фиксацию ответной части, что обеспечивает стабильное сочленение при вибрационных и ударных нагрузках. Соединитель рассчитан на объемный монтаж и применение с неэкранированным кабелем.

Технические характеристики

Изделие относится к серии 2РТТ и выполнено во всеклиматическом исполнении. Основные электрические параметры подтверждены для следующих значений:

Количество контактов: 12
Рабочий ток на контакт: 10 А или 25 А в зависимости от режима эксплуатации
Максимальное рабочее напряжение: до 700 В амплитудного значения
Рабочая частота: до 3 МГц
Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях

Соединитель сохраняет заявленные параметры при длительной эксплуатации и предназначен для работы в цепях с низкочастотными сигналами, а также в силовых цепях постоянного и переменного тока.

Условия эксплуатации и механическая стойкость

Климатическое исполнение позволяет использовать розетку в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Кратковременно изделие выдерживает воздействие повышенной температуры до плюс 180 градусов Цельсия. Конструкция сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвертой степени Па.

Механическая прочность подтверждена устойчивостью к следующим видам воздействий:

Вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров в секунду за секунду
Одиночные удары с ускорением до 10000 метров в секунду за секунду
Многократные удары с ускорением до 1500 метров в секунду за секунду
Линейные нагрузки с ускорением до 2000 метров в секунду за секунду

Надежность и срок службы

Минимальная наработка соединителя составляет 1000 часов. Срок сохраняемости — 15 лет при условии соблюдения норм хранения и эксплуатации. Изделие рассчитано на 500 циклов сочленения и расчленения без потери электрических характеристик и механической целостности контактных элементов.

Розетка кабельная 2РТТ32КУН12В поставляется как самостоятельное изделие, готовое к монтажу на кабель. При установке необходимо учитывать схему распайки контактов, соответствующую оригинальной модели ШР32У12НШ1, для обеспечения полной взаимозаменяемости в существующих устройствах и кабельных сборках.
