Назначение и область применения

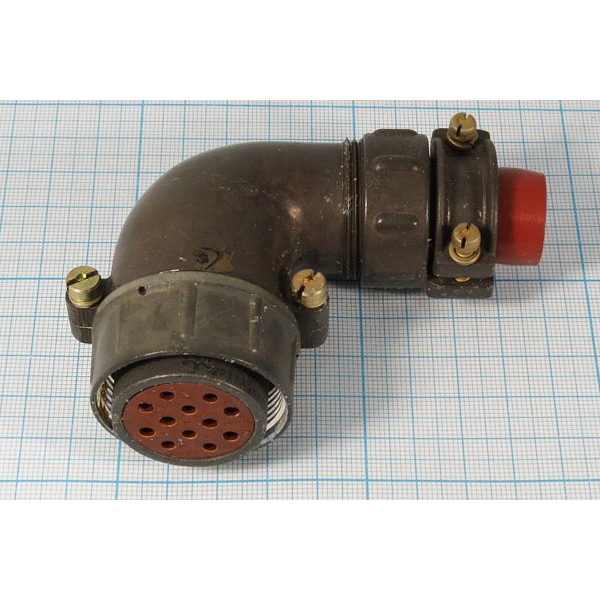

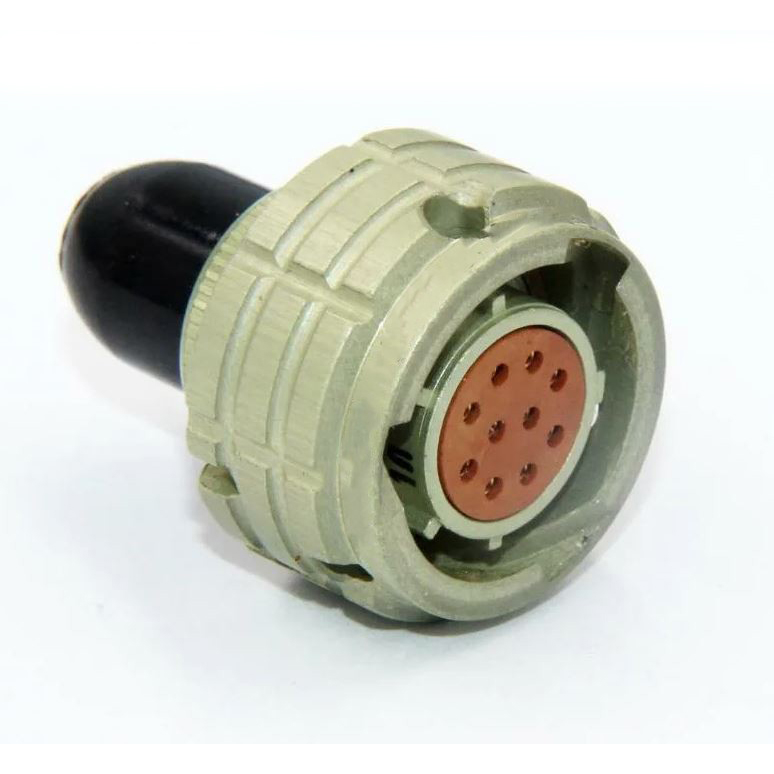

Кабельная розетка 2РТТ32КУН12В представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТТ с условным размером корпуса 32. Изделие предназначено для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при амплитудном напряжении от 700 до 850 В. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение кабельных линий с блочной частью.

Конструкция розетки предусматривает резьбовую фиксацию в соединённом положении, что исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Изделие относится к негерметичным соединителям и предназначено для применения внутри корпусов приборов, шкафов управления и других защищённых объёмов.

Конструктивные особенности

Корпус соединителя имеет условный размер 32 и выполнен в теплостойком всеклиматическом исполнении. Розетка оснащена угловым патрубком, что позволяет осуществлять вывод кабеля под углом и экономить монтажное пространство. Кабельный корпус типа К рассчитан на подключение неэкранированного кабеля. В конструкции предусмотрена гайка для монтажа, обеспечивающая надёжное крепление розетки на панели или корпусе оборудования.

Розетка содержит 12 контактов, что обеспечивает достаточное количество цепей для передачи сигналов и питания в многоканальных системах. Диаметр патрубка составляет 16 мм, что определяет совместимость с кабелями соответствующего наружного диаметра.

Расшифровка условного обозначения

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — неэкранированный кабель;
• 12 — количество контактов — 12;
• Г — гайка для монтажа;
• 16 — диаметр патрубка 16 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры изделия обеспечивают стабильную работу в широком диапазоне условий. Максимальное рабочее напряжение составляет от 700 до 850 В амплитудного значения. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм, что гарантирует отсутствие утечек и паразитных связей между контактами.

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, с возможными кратковременными повышениями до плюс 180 градусов Цельсия;
• Наработка: не менее 1000 часов;
• Число сочленений-расчленений: 500;
• Срок сохраняемости: 15 лет;
• Устойчивость к синусоидальной вибрации: до 10000 метров в секунду в квадрате;
• Устойчивость к многократным ударам: до 1500 метров в секунду в квадрате.

Преимущества исполнения

Всеклиматическое исполнение позволяет применять розетку 2РТТ32КУН12В в различных климатических зонах, включая районы с холодным и тропическим климатом. Тропикостойкое покрытие и материалы корпуса обеспечивают защиту от плесневых грибов и повышенной влажности. Теплостойкость конструкции допускает эксплуатацию вблизи источников тепла и в аппаратуре с повышенным тепловыделением.

Угловая конструкция патрубка существенно упрощает прокладку кабельных трасс в стеснённых условиях монтажа внутри приборов, снижает механические напряжения в месте заделки кабеля и уменьшает вероятность повреждения изоляции при вибрациях. Наличие монтажной гайки обеспечивает быструю и надёжную фиксацию розетки на панели без применения специализированного инструмента.

Изделие сохраняет работоспособность при значительных механических нагрузках, что подтверждено способностью выдерживать ударные воздействия и вибрации высокой интенсивности. Совокупность указанных характеристик делает соединитель 2РТТ32КУН12В пригодным для ответственных применений в промышленной электронике, аппаратуре связи и измерительной технике.
