Назначение соединителя 2РТТ32КУН12В

Соединитель 2РТТ32КУН12В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и применяется при внутреннем объемном монтаже различного оборудования. Изделие относится к категории 2РТТ32 и выпускается с артикулом 6108.

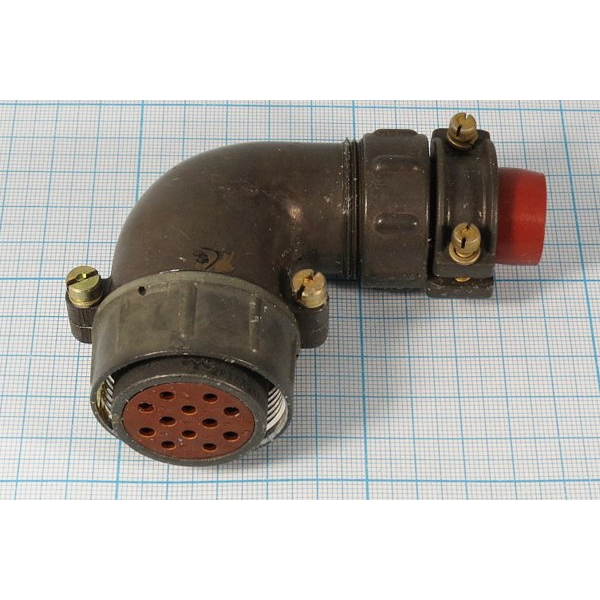

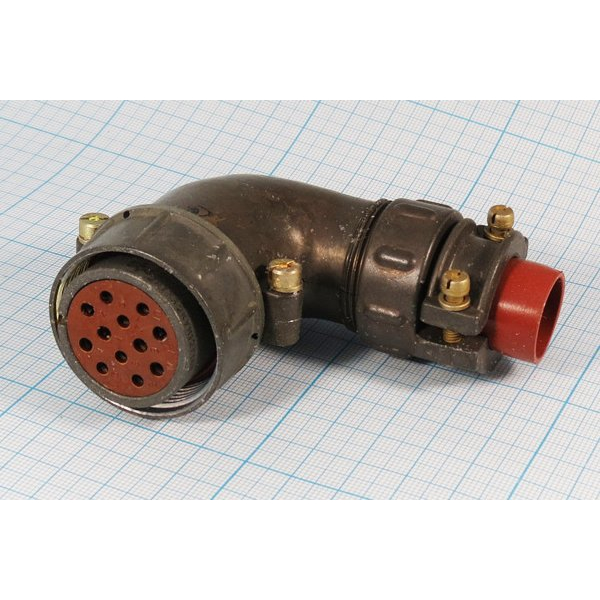

Конструкция выполнена в виде кабельной розетки с контактами типа «гнездо». Соединитель ориентирован на ручное соединение и разъединение, что упрощает эксплуатацию в условиях, где требуется многократная коммутация. Благодаря пылебрызгозащищенному исполнению и теплостойкости, разъем подходит для применения в аппаратуре, работающей в умеренно загрязненных средах и при повышенных тепловых нагрузках.

Подтвержденные технические особенности

Заявленные производителем характеристики включают следующие параметры:

• Максимальное рабочее напряжение — 850 В.
• Максимальная рабочая частота — 3 МГц.
• Тип изделия — розетка кабельная.
• Материал изолятора — карболит.
• Гайка патрубка рассчитана на неэкранированный кабель.
• Тип контактов — гнездо.
• Герметичность не предусмотрена.
• Диаметры контактов — 1,5 мм, 2,5 мм, 3,5 мм, 5,5 мм и 9 мм.
• Покрытие контактов — серебряное.
• Климатическое исполнение — всеклиматическое, обозначение «В».

Применение серебряного покрытия контактов обеспечивает стабильное электрическое соединение и снижает переходное сопротивление в рабочем диапазоне токов и частот. Карболитовый изолятор придает конструкции необходимую механическую прочность и диэлектрические свойства. Отсутствие герметичности указывает на то, что соединитель не предназначен для эксплуатации в условиях прямого воздействия влаги или погружения в жидкости, однако пылебрызгозащищенное исполнение предохраняет внутренние элементы от случайных брызг и пыли.

Применение и условия эксплуатации

Соединитель 2РТТ32КУН12В находит применение в промышленной электронике, контрольно-измерительной аппаратуре, источниках питания и другом оборудовании, где требуется надежное разъемное соединение кабельных линий. Всеклиматическое исполнение «В» допускает использование изделия в широком диапазоне климатических условий, характерных для различных регионов, включая районы с холодным, умеренным и тропическим климатом.

Конструкция с гайкой патрубка для неэкранированного кабеля упрощает монтаж и фиксацию кабельного ввода. Ручное соединение обеспечивает оперативный доступ к разъему при техническом обслуживании и ремонте. Благодаря нескольким типоразмерам контактов — от 1,5 мм до 9 мм — соединитель позволяет работать с проводниками различного сечения, что расширяет область применения в схемах с разными токовыми нагрузками.

Соединитель 2РТТ32КУН12В соответствует требованиям, предъявляемым к низкочастотным цилиндрическим разъемам общего применения, и может использоваться в составе аппаратуры, эксплуатируемой внутри помещений или в защищенных от прямых атмосферных осадков местах.
