Назначение и область применения

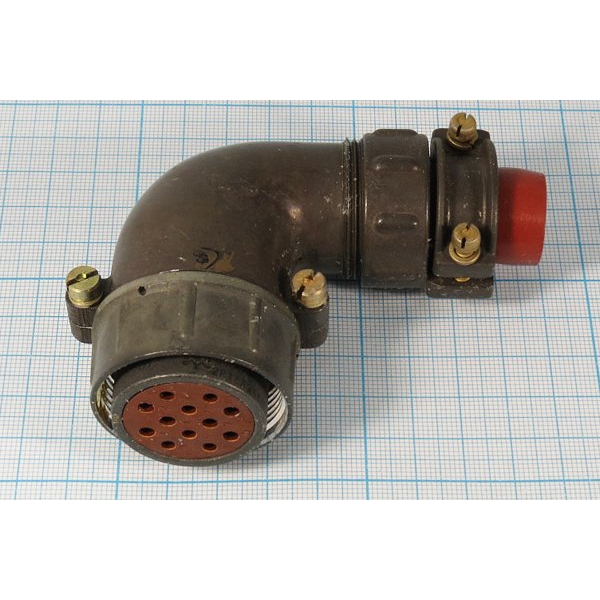

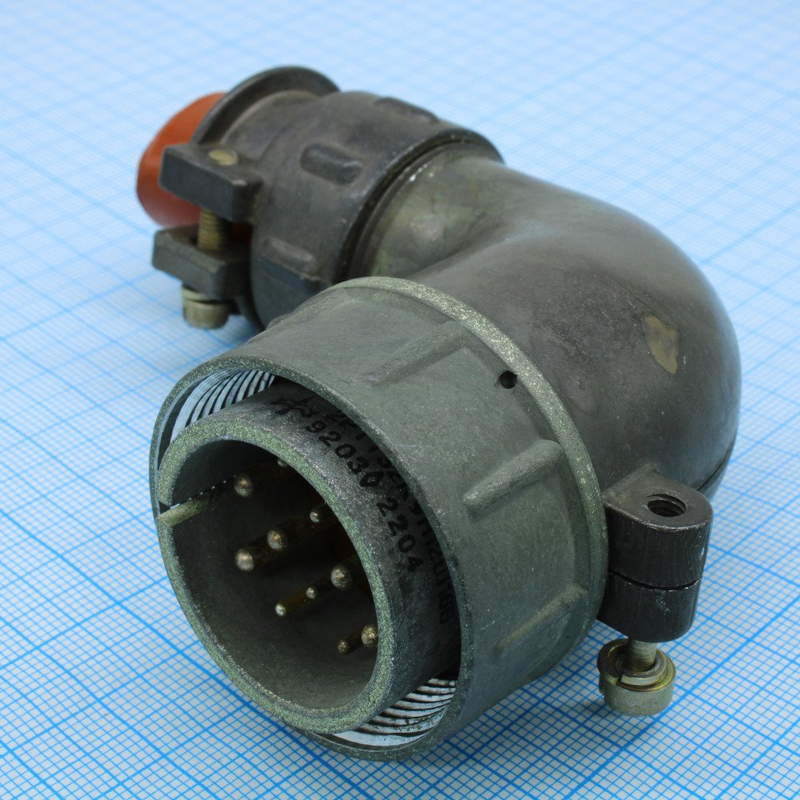

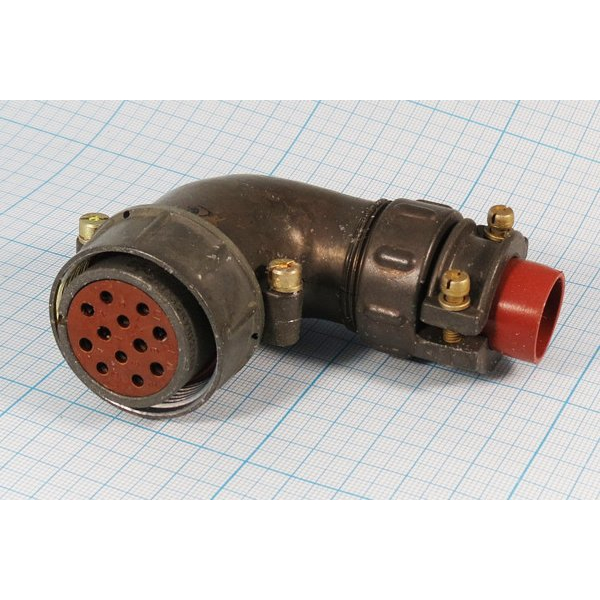

Кабельная вилка 2РТТ32КУН12Ш16В представляет собой соединитель низкочастотного цилиндрического типа в теплостойком и пылебрызгозащищённом исполнении с резьбовым соединением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Основная сфера применения — радиотехническая и радиоэлектронная аппаратура, где требуется надёжное разъёмное соединение кабельных линий с высокой токовой нагрузкой.

Данная вилка служит прямой заменой устаревшим моделям, в частности ШР32У12НГ1, и полностью совместима с ответными частями, рассчитанными на соответствующий типоразмер и схему расположения контактов. Производство осуществляется по техническим условиям ТУ ГЭ0.364.120. Изделие допускает эксплуатацию в тропическом и всеклиматическом климате, включая условия пониженного давления до 1,3 на 10 в минус четвёртой степени Па.

Расшифровка обозначения

Маркировка 2РТТ32КУН12Ш16В содержит полную информацию о конструктивных особенностях соединителя. Каждый символ обозначает конкретный параметр изделия.

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.
• 32 — условный размер корпуса, определяющий габаритные и присоединительные размеры.
• КУН — кабельная вилка с угловым патрубком и гайкой для неэкранированного кабеля.
• 12Ш — 12 контактов, литера Ш обозначает вилочную часть (штыри).
• 16 — сочетание контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на работу с токами до 20 А на каждый контакт диаметром 1,5 мм и до 35 А на каждый контакт диаметром 2,5 мм. Общая допустимая нагрузка при одновременном использовании всех контактов составляет до 210 А. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает стабильную работу даже в условиях повышенной влажности.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки с ускорением до 1500 метров на секунду в квадрате. Допустимая относительная влажность — 98 процентов при температуре плюс 40 градусов Цельсия. Ресурс по количеству соединений и расчленений — 500 циклов. Минимальная наработка на отказ — 1000 часов.

Конструктивные особенности

• Покрытие контактов — серебро, что снижает переходное сопротивление и повышает коррозионную стойкость.
• Монтаж проводов — пайкой.
• Поляризация — одношпоночная, исключающая неправильное сочленение.
• Угловой патрубок обеспечивает удобный вывод кабеля в ограниченном пространстве.
• Резьбовое соединение гарантирует надёжную фиксацию и защиту от самопроизвольного расчленения при вибрации.

Применение и замена

Вилка 2РТТ32КУН12Ш16В применяется в аппаратуре, где требуется надёжное соединение цепей с высокой токовой нагрузкой и устойчивость к жёстким условиям эксплуатации. Конструкция с угловым патрубком особенно востребована при монтаже в стеснённых условиях, когда кабель необходимо выводить под углом к оси разъёма. Пылебрызгозащищённое исполнение позволяет использовать изделие в запылённых помещениях и на открытом воздухе, а всеклиматическое исполнение расширяет географию применения от северных регионов до тропиков.

При замене разъёмов типа ШР32У12НГ1 данная вилка сохраняет совместимость по посадочным размерам и схеме контактов, что упрощает модернизацию действующего оборудования без доработки ответных частей. Высокий ресурс и стабильные электрические параметры делают изделие подходящим для длительной эксплуатации в составе стационарных и подвижных радиоэлектронных комплексов.
