Назначение и область применения

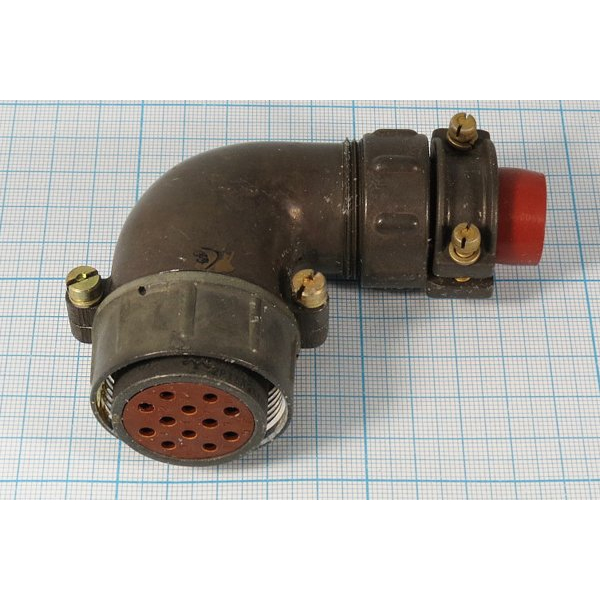

2РТТ32КУН12Ш16В — цилиндрический низкочастотный кабельный разъём (вилка) серии 2РТТ, выпускаемый АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Разъём применяется там, где требуется надёжная передача сигнала и питания по многожильному кабелю: в приборах и блоках промышленной электроники, измерительной и радиотехнической аппаратуре, системах автоматики и связи. Кабельное исполнение означает, что вилка монтируется на кабель и служит подвижной частью соединения, стыкуемой с ответной частью.

Технические характеристики

Разъём имеет 12 контактов диаметром 1,5 мм и 16 штыревых контактов, что отражено в обозначении «12Ш16». Корпус условного размера 32 выполнен из алюминиевого сплава, материал контактов — латунь с серебряным покрытием. Ниже приведены основные подтверждённые параметры изделия.

• Максимальный рабочий ток на один контакт — до 20 А.
• Максимальный рабочий ток на весь разъём — до 210 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочее напряжение — до 850 В, частота сигнала — до 3 МГц.
• Ресурс — 500 сочленений-расчленений.
• Срок хранения — до 15 лет.
• Масса изделия — около 116 граммов.

Условия эксплуатации

Разъём относится ко всеклиматическому исполнению и рассчитан на работу в жёстких условиях. Он сохраняет работоспособность при вибрации с частотой до 5000 Гц и ускорением 30 g, при воздействии акустических шумов уровнем 170 дБ и ударов с ускорением до 1000 g. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Конструктивные особенности

Соединитель выполнен с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает однозначное взаимное положение частей. Монтаж — внутренний, объёмный, пайкой. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность контакта.

Габариты и исполнение

Габаритные размеры изделия: диаметр 41,5 мм, длина 80 мм, высота 90 мм. Разъём соответствует техническим условиям ТУ ГЕ0.364.120. Поставка осуществляется в приёмке «5», год выпуска — 2015. Артикул изделия — 50702, категория — 2РТТ32, производитель — Элекон.
