2РТТ32КУН12Ш16В — кабельная вилка для надёжных электрических соединений

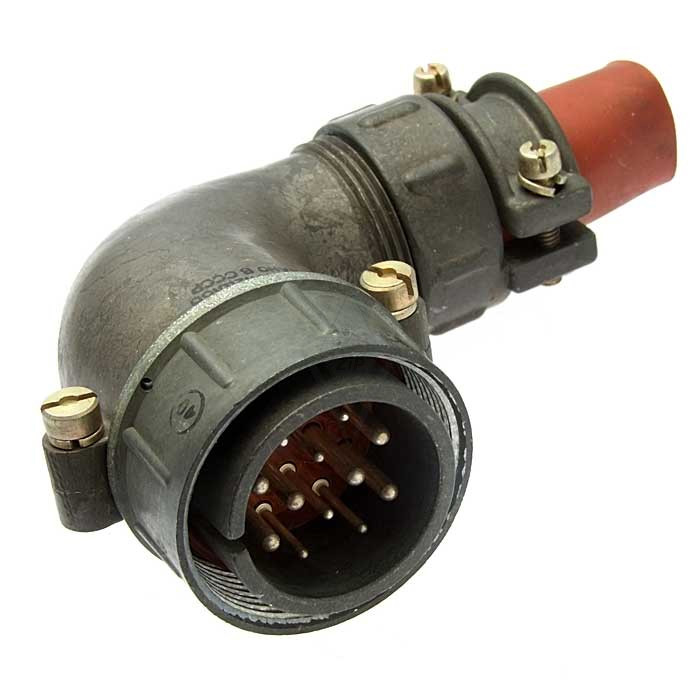

2РТТ32КУН12Ш16В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с угловым патрубком. Разъём предназначен для объёмного монтажа и применяется при подключении силовых, сигнальных и управляющих кабелей в радиоэлектронной, промышленной и специальной аппаратуре.

Конструкция изделия предусматривает резьбовую фиксацию в сочленённом положении, благодаря чему соединение сохраняет механическую устойчивость при вибрациях, ударах и других эксплуатационных нагрузках. Исполнение с патрубком и концевой гайкой рассчитано на ввод неэкранированного кабеля .

Расшифровка маркировки

Маркировка 2РТТ32КУН12Ш16В отражает конструктивные и электрические особенности соединителя:

В соединителе предусмотрено 12 круглых штыревых контактов: шесть контактов диаметром 1,5 мм и шесть — диаметром 2,5 мм. Контакты выполнены из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и повышает стабильность электрического контакта.

Технические характеристики

Ключевые параметры разъёма 2РТТ32КУН12Ш16В:

• Тип: кабельная вилка, цилиндрический низкочастотный соединитель.

• Количество контактов: 12.

• Контактная формула: 6 × Ø 1,5 мм и 6 × Ø 2,5 мм.

• Способ электрического монтажа: пайка.

• Способ сочленения: резьбовой.

• Вид монтажа: объёмный.

• Максимальное рабочее напряжение: до 850 В.

• Рабочий ток на контакт Ø 1,5 мм: до 20 А.

• Рабочий ток на контакт Ø 2,5 мм: до 35 А.

• Сопротивление контакта: не более 2,5 мОм для контактов Ø 1,5 мм и не более 1,0 мОм для контактов Ø 2,5 мм.

• Сопротивление изоляции: не менее 1000 МОм.

• Ресурс: до 500 циклов сочленения и расчленения.

• Минимальная наработка: 1000 часов.

• Ориентировочные габариты: 80 × 41,5 × 90 мм.

• Диаметр корпуса: 41,5 мм.

• Материал корпуса: алюминиевый сплав с защитным оксидированным покрытием.

• Материал изолятора: карболит.

Условия эксплуатации

Разъём 2РТТ32КУН12Ш16В рассчитан на использование в широком диапазоне внешних воздействий. Всклиматическое исполнение позволяет применять соединитель в оборудовании, работающем при температуре окружающей среды от −60 до +100 °C. Допускается эксплуатация при высокой влажности — до 98% при +20 °C.

Конструкция устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц, а также к механическим ударам. Резьбовая накидная гайка обеспечивает надёжную фиксацию кабельной вилки на ответной части, снижая риск самопроизвольного разъединения при работе оборудования.

Применение 2РТТ32КУН12Ш16В

Кабельный разъём 2РТТ32КУН12Ш16В применяется для разъёмного соединения электрических цепей постоянного и переменного тока в аппаратуре, где важны прочность, повторяемость контакта и устойчивость к внешним факторам. Соединители серии 2РТТ используются в составе:

• промышленного оборудования и систем автоматизации;

• шкафов управления и силовых распределительных устройств;

• контрольно-измерительной аппаратуры;

• радиотехнических комплексов;

• транспортной и специальной техники;

• испытательных стендов;

• аппаратуры с кабельными соединениями, требующими углового ввода кабеля.

Угловой патрубок особенно удобен в условиях ограниченного монтажного пространства: он позволяет организовать вывод кабеля вдоль корпуса оборудования и уменьшить радиус изгиба кабельной линии. Благодаря комбинации контактов разных диаметров разъём может одновременно передавать цепи с различной токовой нагрузкой — например, питание и управляющие сигналы в одном кабельном подключении.
