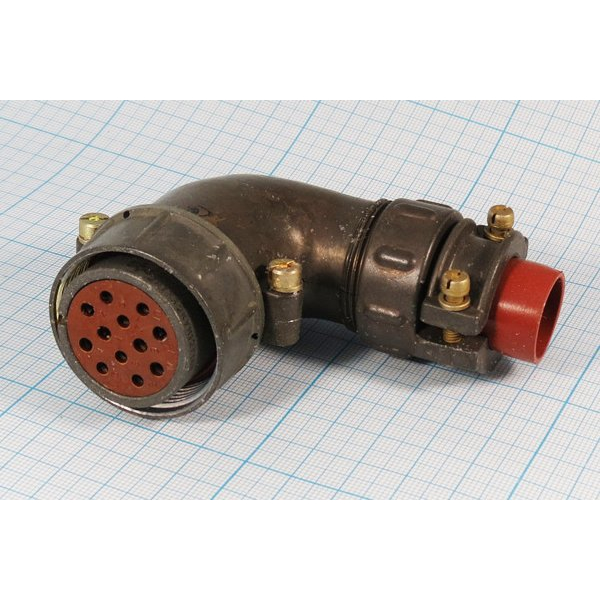

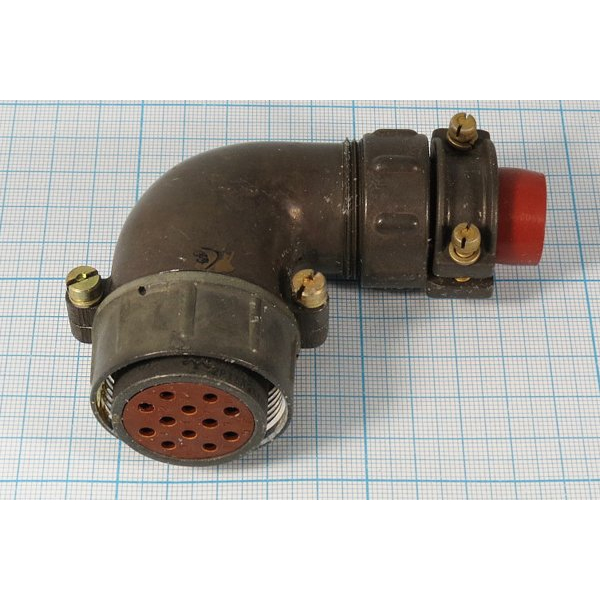

2РТТ32КУН12Г16В «5» — это теплостойкий пылебрызгозащищённый цилиндрический разъём (розетка кабельная с угловым патрубком) внутреннего объёмного монтажа с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.

• 32 — условный размер корпуса.

• КУН — розетка кабельная, угловой патрубок, неэкранированная.

• 12Г16В — 12 контактов (6 шт. Ø1,5 мм + 6 шт. Ø2,5 мм), всеклиматическое исполнение «В».

• «5» — вид приёмки (например, ВП или ПЗ по нормам ГЕ0.364.120 ТУ).

Электрические характеристики

Рабочий ток на контакт — 10–25 А (до 20 А для Ø1,5 мм, до 35 А для Ø2,5 мм), общая нагрузка до 210 А. Максимальное напряжение — до 700–850 В (амплитудное). Сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) или 1 мОм (Ø2,5 мм), изоляции — не менее 1000–5000 МОм. Количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

Климатические параметры

Работает при температуре от -60°C до +100°C (смена до +180°C с учётом перегрева контактов), пониженном давлении 1,3·10⁻⁴ Па. Всеклиматическое исполнение обеспечивает надёжность в различных условиях.

Механические характеристики

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 100–300 м/с², одиночные удары до 10 000 м/с², многократные — 1500 м/с², линейные нагрузки — 2000 м/с². Срок сохраняемости — 15 лет.

Этот разъём часто используется в промышленных системах, заменяет аналоги типа ШР32-У12-НШ1, контакты серебряные, извлекаемые.
