Назначение и область применения

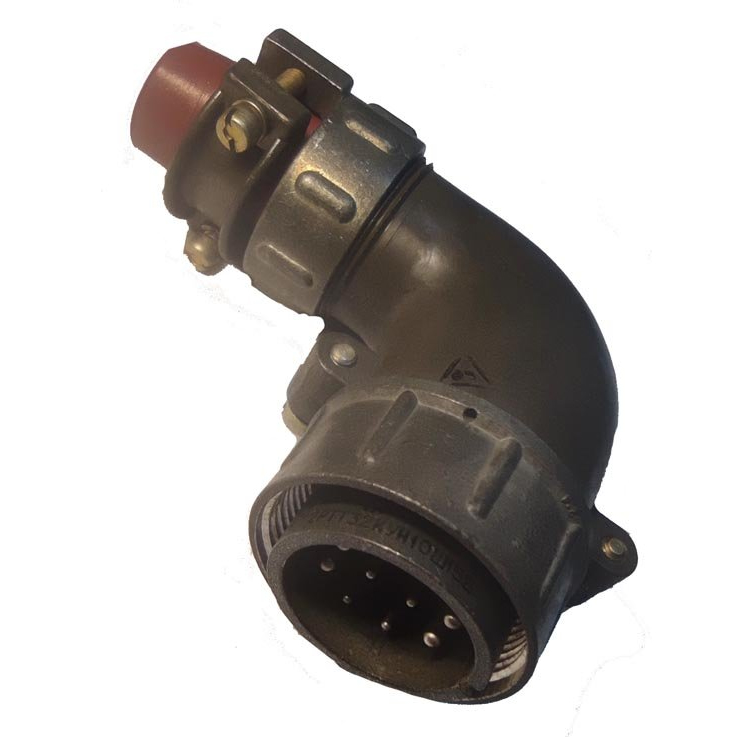

Кабельная розетка 2РТТ32КУН10В представляет собой цилиндрический низкочастотный соединитель серии 2РТТ в теплостойком и пылебрызгозащищенном исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется во внутренних объемных монтажах для работы с напряжением до 700 В (амплитудное значение 850 В) и суммарной токовой нагрузкой до 160 А.

Благодаря всеклиматическому исполнению по ТУ ГЕ0.364.120 разъем способен сохранять работоспособность в сложных условиях эксплуатации, включая воздействие вибрационных нагрузок, одиночных ударов и температурных перепадов. Изделие подходит для промышленного оборудования, контрольно-измерительной аппаратуры и систем, где требуется надежное разъемное соединение с защитой от пыли и брызг.

Расшифровка условного обозначения

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 32 — условный размер корпуса;
• КУН — кабельный корпус (К), угловой патрубок (У), гайка для неэкранированного кабеля (Н);
• 10 — количество контактов (10 шт.);
• Г — розетка;
• 15В — сочетание контактов (6 шт. диаметром 1,5 мм + 4 шт. диаметром 2,5 мм) и всеклиматическое исполнение (В).

Технические характеристики и конструктивные особенности

Разъем оснащен десятью контактами с серебряным покрытием. Шесть контактов имеют диаметр 1,5 мм и рассчитаны на ток до 20 А при сопротивлении не более 2,5 мОм. Четыре контакта диаметром 2,5 мм допускают ток до 35 А при сопротивлении не более 1 мОм. Суммарная токовая нагрузка разъема достигает 160 А, что обеспечивает значительный запас по мощности для промышленных применений.

Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надежное разделение цепей и минимальные токи утечки. Рабочая температура достигает плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 30 g и одиночные удары с ускорением до 1000 g. Ресурс соединителя рассчитан на 500 циклов сочленения и расчленения.

Монтаж осуществляется пайкой проводников к контактам с последующим резьбовым сочленением ответных частей. Угловой патрубок корпуса облегчает подвод кабеля в ограниченном пространстве, а наличие гайки обеспечивает надежную фиксацию неэкранированного кабеля.

Замена соединителя ШР32У10НШ1

Розетка 2РТТ32КУН10В является прямой заменой устаревшему соединителю ШР32У10НШ1 (розетка кабельная). Изделие сохраняет совместимость по посадочным размерам, конфигурации контактов и функциональному назначению, при этом обладает улучшенными характеристиками по теплостойкости и защите от внешних воздействий. Замена позволяет модернизировать действующее оборудование без изменения монтажных схем и кабельной обвязки.

Применение данной розетки целесообразно при ремонте и обслуживании устройств, где ранее устанавливались разъемы серии ШР, а также при комплектации новых изделий с повышенными требованиями к надежности соединений в жестких условиях эксплуатации.
