Назначение и область применения

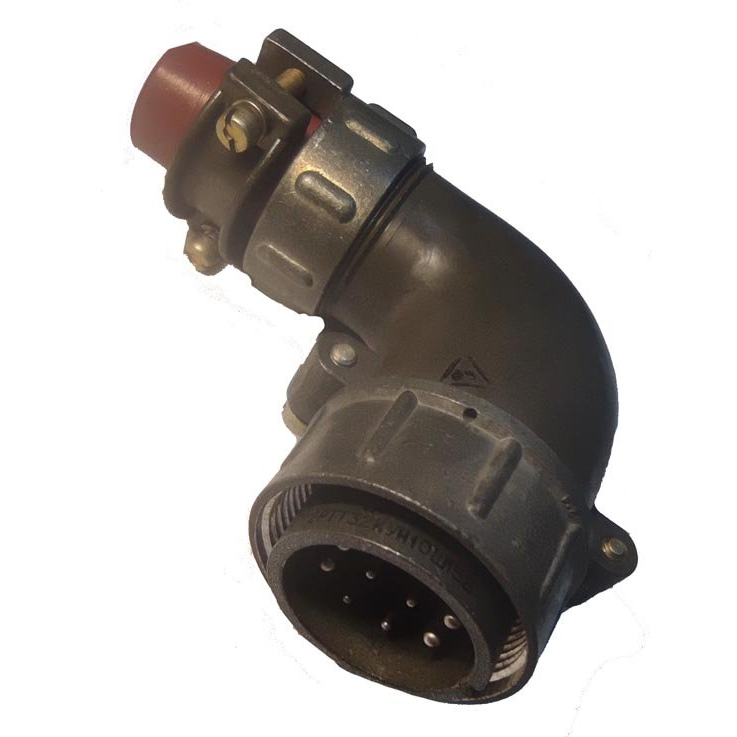

Соединитель 2РТТ32КУН10В представляет собой низкочастотный цилиндрический электрический соединитель кабельного исполнения, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на применение в составе радиоэлектронной аппаратуры и электротехнического оборудования, где требуется высокая надёжность контактных соединений при воздействии неблагоприятных внешних факторов.

Конструкция соединителя обеспечивает стабильную работу в условиях повышенной влажности, интенсивной вибрации и механических ударов. Благодаря всеклиматическому исполнению и теплостойкости, изделие подходит для монтажа в аппаратуре, эксплуатируемой в самых разных климатических зонах и режимах работы.

Основные области применения:

• приборостроение и радиоэлектронная промышленность;
• бортовые системы авиационной техники;
• машиностроение и специальная техника;
• железнодорожный транспорт и телекоммуникационное оборудование;
• промышленная автоматика и контрольно-измерительные комплексы.

Технические особенности

Соединитель 2РТТ32КУН10В относится к серии 2РТТ по ТУ ГЕ0.364.120ТУ. Условный размер корпуса — 32. Исполнение корпуса — кабельный универсальный (КУ), розетка без патрубка, что упрощает монтаж кабельных сборок и обеспечивает удобство подключения в стеснённых условиях.

Количество контактов — 10. Контакты выполнены с комбинацией диаметров, включая контакты диаметром 1,5 мм. Нумерация контактов выполнена по часовой стрелке (Н), что облегчает идентификацию цепей при монтаже и обслуживании. Конструкция предполагает объёмный монтаж и резьбовую фиксацию ответных частей, что обеспечивает механическую прочность и защиту от самопроизвольного разъединения.

Изделие имеет негерметичное исполнение, однако за счёт теплостойких материалов и всеклиматического варианта исполнения сохраняет работоспособность при значительных перепадах температур и воздействии повышенной влажности без прямого погружения в жидкости.

Расшифровка обозначения

Маркировка 2РТТ32КУН10В содержит следующие элементы:

• 2РТТ — тип негерметичного теплостойкого соединителя всеклиматического исполнения;
• 32 — условный размер корпуса;
• КУ — кабельный универсальный корпус, розетка без патрубка;
• Н — нумерация контактов по часовой стрелке;
• 10 — количество контактов;
• В — всеклиматическое исполнение.

Качество и приёмка

Соединитель произведён заводом АО «Элекон» в 2015 году с приёмкой «5» (ОСМ). Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции повышенной надёжности, и допускает применение соединителя в составе ответственной аппаратуры, где предъявляются строгие требования к качеству комплектующих.

Электрические параметры изделия рассчитаны на работу в цепях постоянного и переменного тока, при этом конструкция контактной группы и корпуса обеспечивает минимальное переходное сопротивление и стабильность соединения в течение всего срока эксплуатации.
