Назначение и область применения

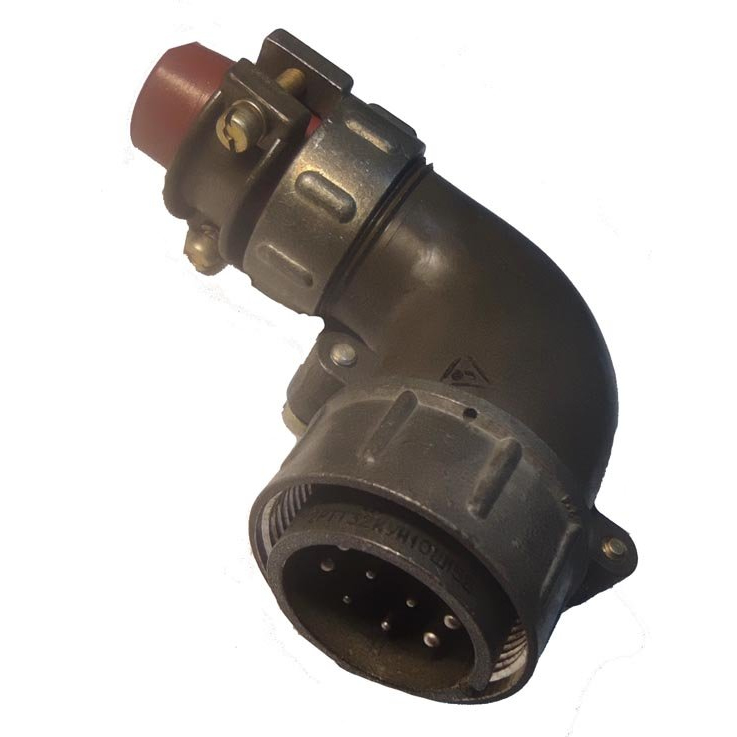

Цилиндрический низкочастотный электрический соединитель 2РТТ32КУН10Ш1В «5» относится к серии 2РТТ32 и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, авиационной технике, а также в оборудовании военного назначения, где требуется стабильная передача сигналов и высокая устойчивость к внешним воздействиям.

Конструкция соединителя рассчитана на эксплуатацию в сложных климатических и механических условиях. Теплостойкость, тропикоустойчивость и всеклиматическое исполнение позволяют использовать данное изделие в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Приёмка «5» подтверждает пригодность соединителя для применения в аппаратуре, к которой предъявляются повышенные требования по надёжности и долговечности.

Подтверждённые технические особенности

Соединитель 2РТТ32КУН10Ш1В «5» имеет десять контактов. Диаметры контактов могут составлять от 1,0 до 3,0 мм, при этом допустимая токовая нагрузка достигает 32 А на контакт в зависимости от типоразмера. Максимальное рабочее напряжение находится в пределах от 560 до 700 В по амплитудному значению.

Электрические параметры изделия характеризуются следующими значениями:

• сопротивление контакта — не более 0,8–5,0 мОм;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий диапазон частот — до 3 МГц;
• минимальная наработка — 5000 часов при 500 циклах соединений.

По механической стойкости соединитель выдерживает вибрационные нагрузки частотой до 1000 Гц с ускорением 490 метров на секунду в квадрате. Устройство также рассчитано на одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате.

Корпус изделия выполнен в негерметичном исполнении и оснащён резьбовым соединением. Обозначение КУН указывает на кабельный вариант вилки или розетки с патрубком. Контакты соединителя являются извлекаемыми и имеют серебряное или золотое покрытие, что способствует снижению переходного сопротивления и повышению коррозионной стойкости.

Эксплуатационные характеристики и преимущества

Соединитель 2РТТ32КУН10Ш1В «5» ориентирован на продолжительную работу в составе оборудования, эксплуатируемого при значительных перепадах температур, повышенной влажности и механических воздействиях. Всеклиматическое исполнение позволяет применять изделие в регионах с различными климатическими условиями без потери рабочих характеристик.

Резьбовая фиксация обеспечивает надёжное механическое соединение ответных частей и защиту от самопроизвольного разъединения при вибрациях. Извлекаемая конструкция контактов упрощает техническое обслуживание и замену отдельных элементов без необходимости полной замены соединителя.

Применение серебряного или золотого покрытия контактов обеспечивает стабильное электрическое соединение и низкое переходное сопротивление на протяжении всего срока службы. Заявленная минимальная наработка 5000 часов при 500 циклах соединений подтверждает пригодность изделия для многократного использования в составе ответственной аппаратуры.

Особенности конструкции и монтажа

Соединитель относится к кабельному типу с патрубком, что предполагает подключение кабеля со стороны хвостовой части. Резьбовое соединение позволяет выполнять стыковку и расстыковку без применения специализированного инструмента, при этом усилие фиксации достаточно для сохранения контакта в условиях интенсивной вибрации.

Контакты диаметром от 1,0 до 3,0 мм допускают использование проводников различного сечения в пределах допустимой токовой нагрузки. Это обеспечивает гибкость при проектировании электрических цепей и позволяет подбирать соединитель под конкретные задачи по передаче тока или сигналов.
