Назначение и область применения

Цилиндрический электрический соединитель 2РТТ32КУН10Г1В «5» предназначен для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для разъёмного соединения кабельных линий с блочными частями приборов и устройств, работающих в стационарных и подвижных объектах. Соединитель рассчитан на эксплуатацию в цепях переменного и постоянного тока при напряжении до 850 В, при этом амплитудное значение напряжения составляет до 700 В.

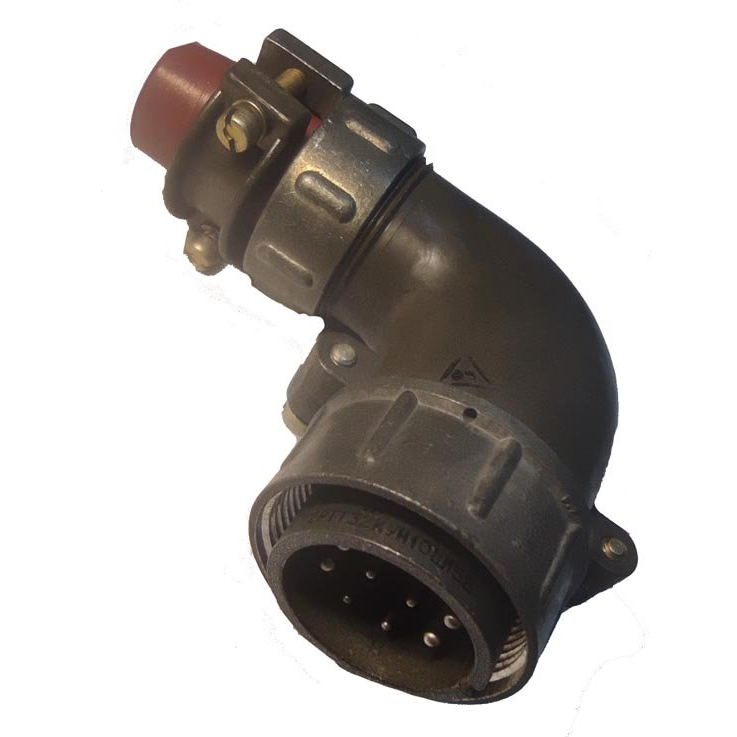

Конструкция включает кабельную часть с угловым патрубком для монтажа на кабель и блочную часть для установки на прибор. Резьбовое сочленение обеспечивает надёжную фиксацию и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках. Пылебрызгозащищённый корпус и всеклиматическое исполнение с индексом «В» позволяют использовать соединитель в условиях повышенной влажности, запылённости и резких перепадов температур.

Технические характеристики

Соединитель имеет условный размер корпуса 32 и общее количество контактов 10. Обозначение КУН10Г1В указывает на кабельное исполнение, угловой патрубок, десять контактов и конкретную конфигурацию контактной группы. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и устойчивость к окислению. Монтаж проводов выполняется методом пайки.

Электрические параметры изделия:

• рабочее напряжение переменного и постоянного тока — до 850 В;
• амплитудное значение напряжения — до 700 В;
• максимальная рабочая частота — 3 МГц;
• сопротивление изоляции — не менее 1000 МОм.

По механическим характеристикам соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением 100 м/с² (10g), одиночные удары с ускорением до 10000 м/с² (1000g), многократные удары с ускорением 1500 м/с² (150g) и линейные нагрузки до 2000 м/с² (200g). Минимальная наработка составляет 1000 часов, допустимое число сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет.

Климатическое исполнение и условия эксплуатации

Изделие предназначено для всеклиматического применения и сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный интервал эксплуатации составляет от минус 60 до плюс 100 °C. Соединитель выдерживает кратковременные скачки температуры до плюс 180 °C, что позволяет использовать его в условиях интенсивного тепловыделения аппаратуры и при кратковременных аварийных режимах.

Допустимые климатические воздействия:

• повышенная относительная влажность воздуха — до 98 % при температуре плюс 40 °C;
• пониженное атмосферное давление — до 1,3×10⁻⁴ Па;
• температура эксплуатации — от минус 60 до плюс 100 °C;
• кратковременные температурные скачки — до плюс 180 °C.

Конструкция и монтаж

Корпус соединителя выполнен в пылебрызгозащищённом исполнении, что предотвращает попадание пыли и брызг воды внутрь контактной зоны. Угловой патрубок кабельной части позволяет осуществлять подвод кабеля под углом к оси соединителя, что удобно при компоновке аппаратуры с ограниченным пространством за приборной панелью.

Сочленение кабельной и блочной частей осуществляется резьбовым соединением, которое исключает люфт и обеспечивает равномерное прилегание контактных пар. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактной группы. Приёмка «5» подтверждает соответствие изделия установленным требованиям технической документации для данной категории поставки.
