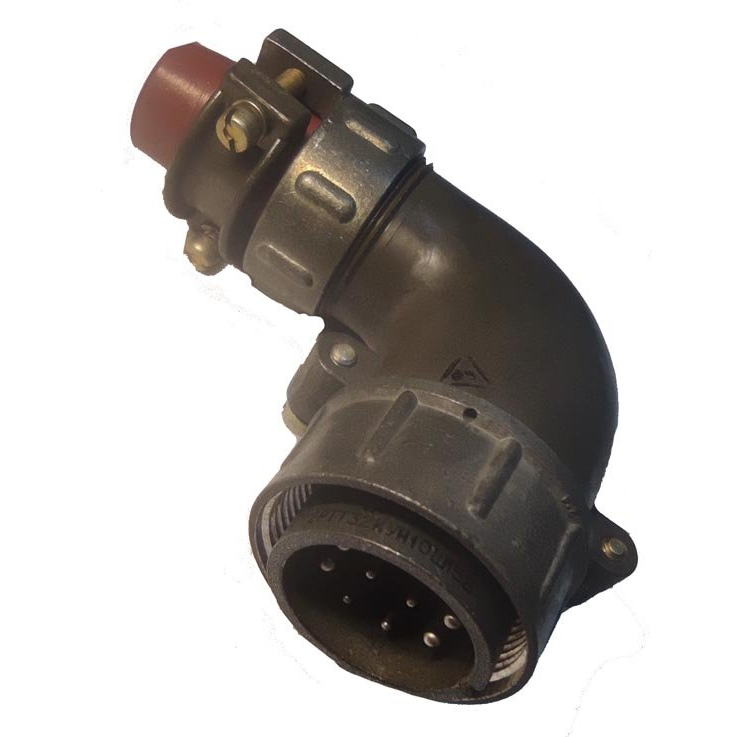

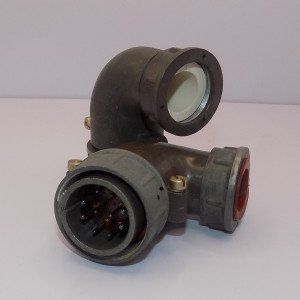

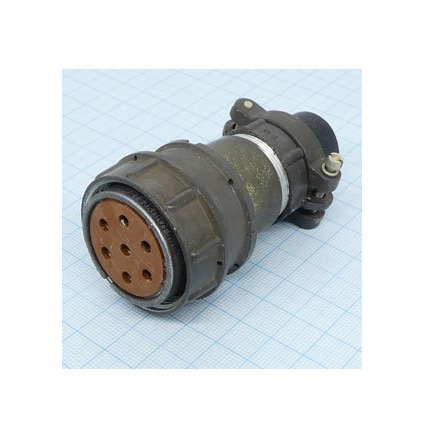

2РТТ32КУН10Г15В 2015г «5» Элекон

Цена:

4050 ₽

В наличии: 110 шт.

Производитель: Элекон

Технические характеристики

2РТТ32КУН10Г15В — это розетка кабельная цилиндрическая из серии 2РТТ, выпускаемая АО «Завод Элекон» (РФ), с обозначением «5» в документации по приемке и исполнению.

Тип разъема: низкочастотный цилиндрический, розетка кабельная, серия 2РТТ, корпус условного размера 32.
Количество контактов: 10, с сочетанием 15 (6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм), контакт‑гнездо, извлекаемые.
Максимальный ток на контакт: до 20 А для контактов Ø 1,5 мм и до 35 А для контактов Ø 2,5 мм, общий ток разъема — до 160 А.

Максимальное рабочее напряжение до 850 В, сопротивление контактов не более 2,5 мОм для Ø 1,5 мм и 1,0 мОм для Ø 2,5 мм.
Сопротивление изоляции не менее 1000 МОм, интервал рабочих температур от −60 °C до +100 °C, климатическое исполнение В (веклиматическое).
Ресурс: не менее 500 сочленений‑расчленений, минимальная наработка 1000 ч, срок сохраняемости до 15 лет.

Корпус из алюминиевого сплава А‑22 с оксидным покрытием, диаметр около 41,5 мм, габариты примерно 80×41,5×90 мм.
Патрубок угловой, для неэкранированного кабеля, крепление резьбовое с накидной гайкой M36×1,5, герметичность по умолчанию не предусмотрена.
Изолятор из карболита, контакты из латуни с серебряным покрытием, монтаж — электрический методом пайки, механический — объемный.

Используется для низкочастотных соединений в радиоэлектронной аппаратуре, промышленных и электронных системах, где важны вибростойкость и работа в широком диапазоне температур.
Элементы маркировки «5» относятся к виду приемки и внутренним нормативным требованиям Элекона (внутренняя проверка, периодический контроль), что указывает на промышленный уровень качества.

Если нужны подробные размеры под монтаж или схема раскладки контактов, могу расписать их отдельно.

Описание

2РТТ32КУН10Г15В

2РТТ32КУН10Г15В: кабельная розетка для надежных электрических соединений

2РТТ32КУН10Г15В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с угловым патрубком. Разъем предназначен для формирования разъемных соединений в цепях питания, управления и передачи сигналов в промышленной, радиоэлектронной и специальной аппаратуре.

Конструкция модели рассчитана на эксплуатацию при механических воздействиях и в широком диапазоне температур. Резьбовое сочленение обеспечивает надежную фиксацию ответных частей, а серебряное покрытие контактных элементов способствует стабильным электрическим характеристикам соединения.

Конструкция и расшифровка

Обозначение 2РТТ32КУН10Г15В отражает конструктивное исполнение разъема:

2РТТ — серия теплостойких цилиндрических соединителей ручного сочленения.
32 — условный размер корпуса.
К — кабельное исполнение.
У — угловой патрубок для удобного вывода кабеля.
Н — гайка патрубка для неэкранированного кабеля.
10 — число контактов.
Г — гнездовые контакты, то есть исполнение розетки.
15 — сочетание контактов: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм.
В — климатическое исполнение согласно принятому обозначению изделия.

Соединитель относится к негерметичным исполнениям, однако его корпус обладает пылебрызгозащитными свойствами. Монтаж проводников выполняется пайкой, а контакты являются извлекаемыми, что упрощает обслуживание и замену контактных элементов при ремонте кабельной сборки.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РТТ
Условный размер корпуса	32
Количество контактов	10
Контактная формула	6 × Ø1,5 мм + 4 × Ø2,5 мм
Тип контактов	Гнезда
Материал контактов	Латунь
Покрытие контактов	Серебро
Способ сочленения	Резьбовой
Поляризация	Одношпоночная
Электрический монтаж	Пайка
Материал изолятора	Карболит
Исполнение патрубка	Угловое
Кабель	Неэкранированный
Максимальное напряжение	До 850 В
Ток через контакт Ø1,5 мм	До 20 А
Ток через контакт Ø2,5 мм	До 35 А
Суммарный ток через разъем	До 160 А
Температура эксплуатации	От −60 до +100 °C
Ресурс	До 500 циклов сочленения и расчленения

Приведенные параметры характерны для исполнения 2РТТ32КУН10Г15В; при использовании в ответственных устройствах их следует сверять с конструкторской и нормативной документацией на конкретную партию изделия.

Особенности применения

Разъем 2РТТ32КУН10Г15В подходит для кабельных соединений, где необходимо одновременно коммутировать несколько цепей с различной токовой нагрузкой. Контактная схема с элементами двух диаметров позволяет распределить силовые и менее нагруженные цепи в одном компактном соединителе.

Угловой патрубок особенно удобен при ограниченном монтажном пространстве: кабель выводится в сторону, снижая нагрузку на изгиб и упрощая прокладку жгута внутри шкафа, прибора или оборудования. Резьбовое соединение предотвращает случайное расстыковывание при вибрации и динамических нагрузках.

Типичные области применения:

Системы электропитания промышленного оборудования.
Шкафы автоматики и управления.
Приборные и кабельные сборки.
Радиоэлектронная аппаратура общего назначения.
Испытательные стенды и измерительные комплексы.
Оборудование, работающее в условиях вибрации, перепадов температуры и повышенной влажности.

Преимущества разъема 2РТТ32КУН10Г15В

Ключевое преимущество модели — сочетание высокой токовой нагрузки, десятиконтактной схемы и компактного кабельного исполнения. Разъем рассчитан на длительную эксплуатацию: заявленный ресурс составляет до 500 циклов соединения, а минимальная наработка — 1000 часов. Для контактов диаметром 1,5 мм нормируется сопротивление не более 2,5 мОм, для контактов диаметром 2,5 мм — не более 1 мОм.

Благодаря алюминиевому корпусу с защитным оксидированным покрытием, карболитовому изолятору, серебреным контактам и резьбовой фиксации 2РТТ32КУН10Г15В остается востребованным решением для создания надежных многоконтактных разъемных соединений в технических системах.
