2РТТ32КУН10Г15В

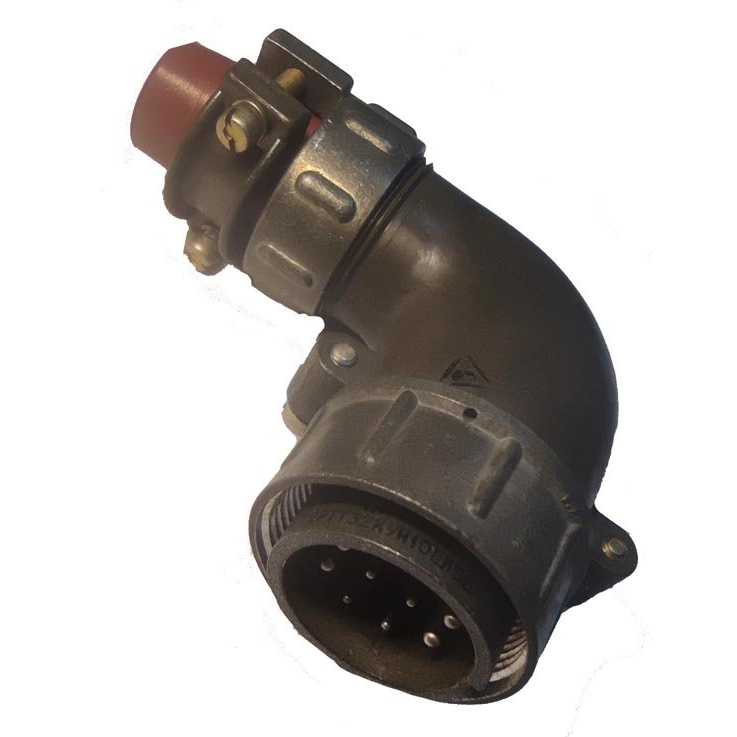

2РТТ32КУН10Г15В — это низкочастотный цилиндрический соединитель (разъём) серии 2РТТ, выполненный в виде кабельной розетки с угловым патрубком , рассчитанный на работу в электрических цепях постоянного и переменного тока.

Основные особенности конструкции

• Тип и назначение : пылебрызгозащищённый, негерметичный, цилиндрический низкочастотный соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры.

• Конструктив : розетка кабельная, корпус выполнен из алюминиевого сплава с оксидным покрытием и карболитовым изолятором; контакты — гнездовые, круглые, извлекаемые.

• Сочленение : резьбовое; соединяется с вилками серий 2РТ‑А, ШР и другими совместимыми разъёмами 2РТТ.

Электрические параметры

• Рабочее напряжение : до 850 В (амплитудное значение) для постоянного и переменного тока.

• Ток на контакты : до 20 А для контактов Ø 1,5 мм и до 35 А для контактов Ø 2,5 мм; суммарный ток на разъём до порядка 160 А.

• Сопротивление контактов : не более 2,5 мОм для Ø 1,5 мм и 1,0 мОм для Ø 2,5 мм; сопротивление изоляции — порядка 1000 МОм в нормальных условиях.

• Частота : разъём предназначен для цепей до 3 МГц.

Контактная часть и маркировка «Г15В»

• Количество контактов : 10 контактов; сочетание «15» означает: 6 контактов Ø 1,5 мм и 4 контакта Ø 2,5 мм.

• Материал и покрытие : латунь, с серебряным покрытием (Ag), что обеспечивает хорошую токопроводимость и коррозионную стойкость.

• Монтаж : электрический монтаж — пайка; механический — объёмный (внутренний объёмный монтаж).

Условные обозначения в шифре

Расшифровка обозначения условно (по типовой структуре 2РТТ‑серии):

• 2РТТ — серия цилиндрических низкочастотных разъёмов.

• 32 — условный размер корпуса.

• КУН — кабельная розетка с угловым патрубком для неэкранированного кабеля.

• 10Г15В — 10 контактов, сочетание «Г15» (6×1,5 мм, 4×2,5 мм), всеклиматическое исполнение.

Климатические и механические характеристики

• Температура : диапазон рабочих температур — примерно от −60 до +100 °С, с классом климатического исполнения «В» (всеклиматическое).

• Вибрация и удары : рассчитан на работу при синусоидальной вибрации до порядка 30g и значительных механических ударах (до ~1000g при одиночных ударах).

• Ресурс : порядка 500 циклов сочленения‑расчленения и минимальная наработка около 1000 часов.
