Назначение и область применения

Кабельная розетка 2РТТ32КУЭ8В (артикул 6152) относится к серии пылебрызгозащищённых цилиндрических соединителей 2РТТ и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется в электрических цепях переменного и постоянного тока с рабочим напряжением до 850 В (амплитудное значение до 700 В) и частотой до 3 МГц. Соединители данной серии имеют резьбовое соединение, контакты с серебряным покрытием и монтаж методом пайки.

Основная задача розетки — обеспечение надёжной коммутации цепей в условиях, требующих защиты от пыли и брызг. Она рассчитана на работу в составе кабельной части соединителя и совместно с блочной частью образует разъёмное соединение, устойчивое к внешним воздействиям.

Конструкция и расшифровка обозначения

Обозначение 2РТТ32КУЭ8В кодирует тип, исполнение и ключевые параметры соединителя. Каждый символ имеет строго определённое значение:

• 2РТТ — тип соединителя: пылебрызгозащищённый цилиндрический;
• 32 — условный размер корпуса;
• К — кабельный корпус (кабельная часть);
• У — угловой патрубок;
• Э — гайка для экранированного кабеля;
• 8 — число контактов;
• В — всеклиматическое исполнение.

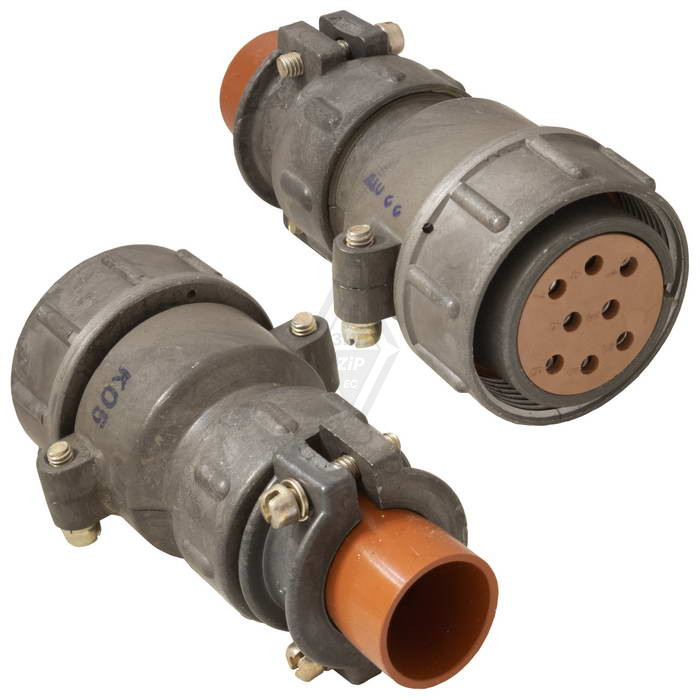

Конструктивно изделие представляет собой кабельную розетку (гильзы). Диаметр заделки кабеля составляет 14 мм. Соединитель состоит из кабельной части, устанавливаемой на кабель, и блочной части, монтируемой на прибор.

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 850 В (амплитудное значение до 700 В);
• Рабочая частота: до 3 МГц;
• Сопротивление изоляции: не менее 1000 МОм;
• Покрытие контактов: серебро.

Механическая стойкость

• Вибрация: 1–1000 Гц при ускорении 100 м/с²;
• Одиночные удары: до 10000 м/с²;
• Многократные удары: 1500 м/с²;
• Линейные нагрузки: 2000 м/с².

Надёжность

• Минимальная наработка: 1000 часов при 500 соединениях-расчленениях;
• Срок хранения: 15 лет.

Климатическое исполнение и условия эксплуатации

Изделие имеет всеклиматическое исполнение (символ «В» в обозначении). Это обеспечивает возможность эксплуатации в широком диапазоне климатических условий, включая воздействие пониженного атмосферного давления.

• Рабочий диапазон температур: от минус 60 до плюс 100 °С;
• Допустимая кратковременная смена температуры: до плюс 180 °С;
• Пониженное давление: до 1,3×10⁻⁴ Па.

Соединитель предназначен для работы в условиях запылённости и брызг, что обеспечивается конструкцией корпуса и резьбовым соединением.
