Назначение соединителя 2РТТ32КУЭ8В

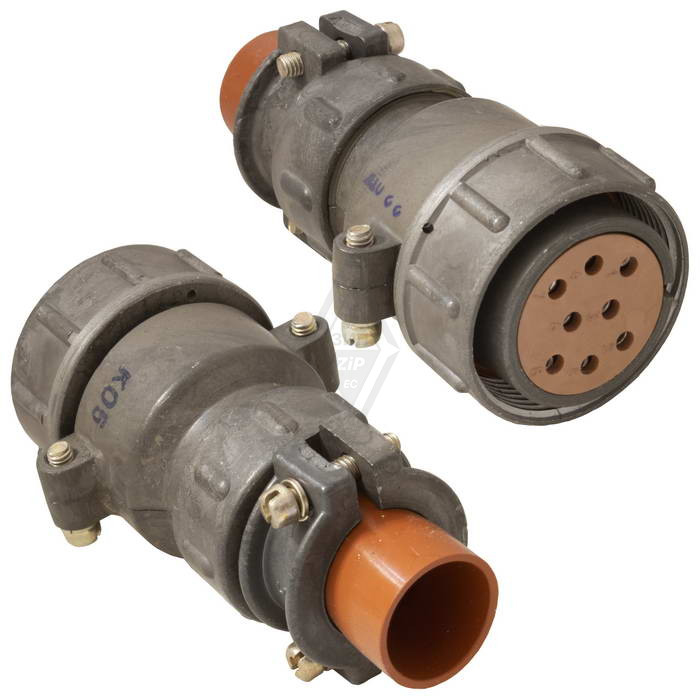

2РТТ32КУЭ8В — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РТТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие устанавливается на кабель и служит для соединения с блочной вилкой или блочной розеткой, закреплённой на приборе. Соединители этой серии применяются в цепях переменного и постоянного тока при напряжении до 850 В (амплитудное значение до 700 В) и частоте до 3 МГц.

Расшифровка обозначения

Маркировка содержит полную информацию об исполнении изделия:

• 2РТТ — пылебрызгозащищённый соединитель;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 8 — восемь контактов;
• В — всеклиматическое исполнение.

Конструктивные особенности

Корпус соединителя выполнен пылебрызгозащищённым, соединение с ответной частью — резьбовое. Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Кабельная часть изделия оснащена угловым патрубком с гайкой для экранированного кабеля, что обеспечивает удобство прокладки и надёжный контакт экрана.

Изделие выпущено в всеклиматическом исполнении, что позволяет эксплуатировать его в широком диапазоне внешних условий.

Электрические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение до 700 В);
• Рабочая частота: до 3 МГц;
• Сопротивление изоляции: не менее 1000 МОм.

Климатические и механические параметры

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 100 °С с кратковременной сменой до плюс 180 °С и при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

По устойчивости к механическим воздействиям изделие выдерживает вибрацию в диапазоне 1–1000 Гц с ускорением до 100 м/с² (10g), одиночные удары до 10000 м/с² (1000g) и многократные удары до 1500 м/с² (150g).

Ресурс и применение

Наработка соединителя составляет не менее 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок хранения — 15 лет. Изделие предназначено для монтажа на кабель в составе кабельных сборок радиоэлектронной и радиотехнической аппаратуры, где требуется пылебрызгозащищённое резьбовое соединение с экранированным кабелем.
